　　摘要：

　　針對傳統管道漏磁檢測器檢測精度的不足，提出了新式的基于FPGA的高精度管道漏磁檢測系統設計，以適應813 mm管徑的管道檢測任務。主要介紹了系統邏輯設計，實現了多達400路傳感器漏磁 檢測信號的采集與存儲。該設計融合了多種總線協議，可有效解決管道漏磁檢測中的采集速率、功耗和精 度的問題。經實驗驗證，方案切實可行,為設計高精度管道漏磁檢測系統提供了新的解決方案。

　　關鍵詞：漏磁檢測；現場可編程門陣列；SPI總線；LVDS串行收發器；

　　0　引言

　　鐵磁性油氣輸送管道在長期使用后會因內外因素而造 成管壁腐蝕。腐蝕導致管道的輸送安全系數日益降低，如 果缺陷處出現泄露不及時處理，極其可能出現嚴重的后果， 對管道的安全運行造成潛在的危機。管道內漏磁檢測技術是利用漏磁檢測原理，使用霍爾傳感器檢測磁化后的管道,達到缺陷檢測的目的。目前，傳 統管道漏磁檢測器對于缺陷的探測、描述、定位及確定大小 的可靠性仍不穩定，不精確，需要改進的余地很大2。這 是因為傳統的管道內檢測器傳感器數量較少，無法進行高 精度的缺陷檢測，系統中傳感器數據采集存儲是依次進行的，一方面效率低，可靠性低，另一方面，功耗大，系統無法 進行長距離檢測。

　　本文針對這些問題，采用多級的現場可編程門陣列(FPGA),利用其高速的并行處理能力，靈活可變的現場可 編程能力以及豐富的IP核資源，實現400只霍爾型傳感器同時采集數據并及時存儲，滿足了高精度管道內漏磁檢測器的所需精度要求。

　　1　系統概述

　　根據本系統設計的管道漏磁檢測器外部為圓柱形結 構，可以分為漏磁檢測、數據存儲和設備電源3個部分，結構示意圖如圖1所示。漏磁檢測主體外的圓周上均勻布置了5個集束器和80個檢測探頭，每個探頭包含不同擺放方 向的5只霍爾傳感器和控制采集的單片機，即共有400只 霍爾傳感器同時進行信號采集，以獲得高精度的管道檢測數據；主控FPGA的PCI板卡與PC104-PLUS板卡作為數據 存儲主體,確保大量傳感器數據的傳輸與存儲，后端為設備 電源部分；在數據存儲主體部分的兩側安裝有里程輪，用于記錄內檢測器走過的距離，并在運行中發送方波信號提示系統采集數據。

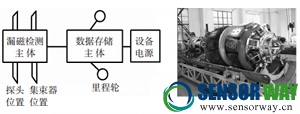

圖1管道內檢測器系統結構圖與實物圖

　　2　系統硬件組成

　　系統硬件組成可分為前端和后端兩大部分，如圖2所。

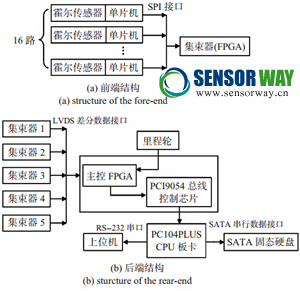

圖2 系統前端與后端硬件結構圖

　　圖2 (a)為前端數據采集結構，傳感器采用可休眠線性 霍爾型傳感器，具有5mV/Gs的

檢測精度，由單片機控制探 頭內5只傳感器電壓信號的A/D轉換，轉換精度為8位。集束器端FPGA選用Altera的Cyclonelll系列FPGA,主要 控制單片機的SPI傳輸和后端的LVDS串行傳輸。

　　圖2 (a)為后端數據存儲結構，PCI9054總線控制芯片 作為主控FPGA到PC104的總線控制器，使得PC104可以 直接通過PCI方式讀取主控FPGA內部緩存數據。主控FPGA 選

用 ALTERA 公司的 Stratix 的 EP1S20F484I6 型芯 片，具有20k的LE邏輯資源，主控邏輯設計LE單元使用率達75% ;內部靜態RAM大小為1.67 Mbit,可實現8位地址總線,32位并行數據總線的雙緩存乒乓設計，以滿足大量 數據的緩存要求。

　　3　系統邏輯設計

　　3.1總體邏輯設計

　　系統總體邏輯設計框圖如圖3所示。系統運行過程中，里程輪會隨著檢測器運行的距離變化發出周期性的方 波信號，主控FPGA通過倍頻的方式使其滿足設計要求的 采樣頻率，并行發送至前端數據采集系統，確保前端各單片 機同時進行A/D轉換。探頭內由單片機負責依次A/D轉 換5只霍爾傳感器感應到的磁通信號，通過SPI總線將采 集到的數據發送回集束器端的FPGA;5組集束器端的FP-GA通過LVDS串行收發器同時將前端數據發送到主控FP-GA,當主控FPGA內部緩存滿后，發送使能信號到PCI9054 橋芯片，通知PC104工控機讀取FPGA的內部緩存數據，并 將數據及時存儲到固態硬盤設備中。

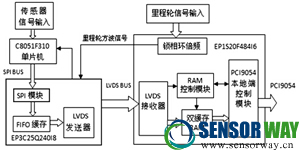

　　圖3系統邏輯框圖

　　3.2SPI總線接口模塊與FIFO緩存模塊

　　集束器端FPGA作為SPI總線傳輸?shù)闹鳈C端，提供2 MHz的SPI時鐘信號，16路單片機做為從機端，同時接收 SPI時鐘信號并發送數據�；�于本系統龐大的前端傳感器 數量與單向的數據傳輸結構，只采用了主機輸入/從機輸出 數據線MISO, SPI時鐘線SCK和使能信號線SPICS 3的三 線形式即可完成SPI傳輸。SPICS信號默認為高電平，會根 據里程輪方波信號翻轉變?yōu)榈碗娖�，單片機接收到低電平 后開始A/D轉換數據和SPI傳輸,在單次SPI數據傳輸中 SPICS始終保持低電平狀態。通過設置異FIFO緩存模塊 讀寫時鐘和進出數據位寬，可協調SPI接收模塊與鐘和進出數據位寬，可協調SPI接收模塊與LVDS發 送器數據不同位寬和數據傳輸頻率不同的問題，前端SPI 數據傳輸?shù)牧鞒倘鐖D4所示。

　　3.3 LVDS差分串行收發器模塊

　　根據內檢測器結構設計，從集束器FPGA到主控FPGA 的信號走線距離為4~5m,這種長度的走線一方面對較高頻率的數據傳輸信號衰減比較嚴重，另一方面會增加信號干擾，降低信噪比，嚴重會導致數據接收出錯。因此，采用 差分信號進行兩級FPGA之間的數據傳輸，它與普通單端 信號走線相比有3個明顯的優勢:抗干擾能力強、能有效抑制EMI、時序定位精確。

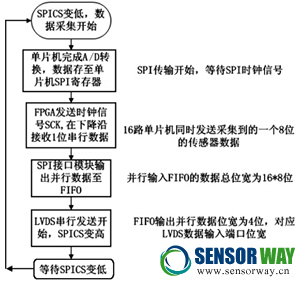

圖4 前端SPI數據傳輸流程圖

　　系統采用了 ALTERA公司提供的LVDS差分串行收發 器IP核,方便快捷地實現了差分串行數據傳輸：通過配置 LVDS發送器的端口位寬、通道數及傳輸速度，集束器端FPGA可將FIFO緩存輸出的并行4位數據轉為串行數據發送到主控FPGA,主控FPGA通過LVDS接收器將串行數據 解串為并行數據存入內部緩存中。串行收發器經實際測試 可達400 Mbps,遠遠滿足系統數據傳輸速度要求。

　　4　漏磁檢測數據分析

　　將管道內漏磁檢測系統置于813 mm管徑的直線測試 管道中進行牽引實驗，管道總長118 m,運行平均速度為 1.2m/s,經上位機軟件分析得出的各通道傳感器數據如 圖5,圖6所示。

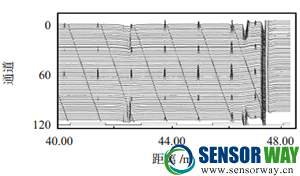

圖5管道內漏磁檢測原始數據圖

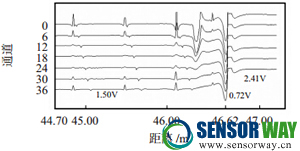

圖6 管道44.70~47.00m段7通道傳感器數據分析圖

　　圖5為通過軟件分析得出的40.00~48.00m的其中120路管道漏磁檢測原始數據圖，橫軸

表示檢測器運行距 離，豎軸從上至下為均勻分布在管道檢測器外部圓周上的 各通道傳感器漏磁數據，圖下方為記錄距離的里程輪方波信號。

　　圖6表示圖5其中一段44.70~47.00m處管道的7個通道傳感器數據圖，管壁無缺陷處的電壓值為1.5V,變化 范圍為0~3V之間,46.62m處各路傳感器信號電壓值同時 下降到0.72V左右的位置應為管道該段的環焊縫所在位置。管道實際焊縫位置與系統測量得出的位置對比結果如 表1所示。

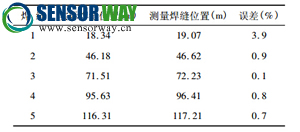

　　表1管道焊縫位置測量結果

　　從對比結果可知，測量出的管道焊縫位置與實際焊縫 位置基本一致，且通過分析各通道傳感器電信號變化的長 度幅度，可如實反映出實際管壁上缺陷的大小深度，說明系 統數據傳輸存儲穩定可靠，可實際應用于813 mm的大管徑 管道的檢測任務。

　　5　結論

　　本系統使用的Stratix系列的FPGA具有豐富的邏輯資 源,優秀的速度以及大容量的內部靜態RAM,實現了多達 400路漏磁傳感器信號的并行采集和快速存儲，通過FPGA 的功耗分析工具優化系統邏輯設計，可使系統整體功耗低 于75W,與傳統管道內漏磁檢測系統相比大大降低了功耗， 使系統適應長距離的管道檢測，實驗結果充分證明了系統 數據傳輸?shù)臏蚀_性，為管道檢測及其他需求多傳感器數據 采集存儲的工程領域提供了一個值得借鑒的設計方案。（作者：尚林\李一博\陳世利\劉棟）
