- 電控柴油機傳感器的結構原理及測試
- 來源：賽斯維傳感器網 發表于 2014/8/28
摘要: 電控柴油發動機能夠根據環境、工況等的變化進行自我調節和控制, 它主要通過各種傳感器來監測當前的運行參數。本文簡要介紹溫度傳感器、壓力傳感器和速度位置傳感器這3類傳感器的結構原理及測試方法。
關鍵詞: 電控柴油發動機; 傳感器; 結構; 測試
電控柴油機可實現自動控制, 它能夠根據環境、工況等的變化進行自我調節和控制, 它主要通過安裝在發動機和車輛上的各種傳感器來實施監測當前的運行參數。傳感器的好壞直接影響著發動機的工作狀況, 是電控柴油機不可缺少的重要元件。
1 傳感器的分類

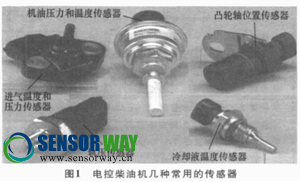

不同的發動機機型在傳感器類型、規格型號和數量上會有所不同, 但其結構原理及測試方法則是相同的。目前電控柴油發動機通常使用的傳感器有: 機油壓力和溫度傳感器, 進氣溫度和壓力傳感器, 冷卻液溫度傳感器, 燃油壓力和溫度傳感器,發動機轉速傳感器, 發動機位置傳感器, 大氣壓力傳感器等10多種傳感器, 如圖1所示。這些傳感器又可歸類為溫度傳感器、壓力傳感器和速度位置傳感器3類。
這些傳感器廣泛應用于國內外電控柴油機上, 如美國康明斯發動機, 國內的濰柴電控柴油機、上柴電控柴油機等, 目前國內中重型載貨汽車所用電控柴油機上的傳感器主要是由德國博世(BOSCH) 公司和日本電裝公司生產的(與其電控單元相匹配)。下面分別對這幾類傳感器的結構原理及測試作一簡要介紹。
2 溫度傳感器

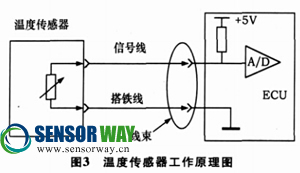

電控柴油發動機上使用的溫度傳感器為二線式熱敏式溫度傳感器, 其外形如圖2所示。隨著溫度的升高, 熱敏電阻的阻值降低, 正常情況下阻值在500Ω～40kΩ之間變化, 表1所示為一個典型的康明斯溫度傳感器參數, 具體參數值請參照隨電路圖提供的傳感器技術參數表。圖3為溫度傳感器的工作原理圖。隨著溫度的升高, 熱敏電阻值降低, 從而使信號電壓降低, 根據溫度傳感器的工作原理, 可以用檢查熱敏電阻阻值的方法檢查溫度傳感器, 通過對比實際測量所得的電阻值和參數表中的電阻值, 來判斷溫度傳感器是否正常。
具體的測量方法是: ①先把傳感器從線路中斷開(即拔下接線插頭); ②用萬用表測量傳感器當前溫度下的電阻值。這樣把測得的電阻值與各發動機廠所給出的技術參數規范相比較, 即可判斷該溫度傳感器是否工作正常。
發動機上使用的溫度傳感器通常包括冷卻液溫度傳感器、進氣溫度傳感器、燃油溫度傳感器、機油溫度傳感器, 以及在某些情況下由OEM提供的溫度傳感器等。需要指出的是, 溫度傳感器有時會跟壓力傳感器集成到一起形成一個復合傳感器, 此時溫度傳感器的工作原理和檢查方式均沒有變化。復合傳感器的優點在于可以減少系統零件數量, 同時也使發動機線束更簡單。
3 壓力傳感器
控制系統中典型的壓力傳感器包括機油壓力傳感器、進氣壓力傳感器、燃油壓力傳感器、大氣壓力傳感器, 以及某些情況下OEM安裝的壓力傳感器。天然氣發動機通常還安裝有多個壓力傳感器。

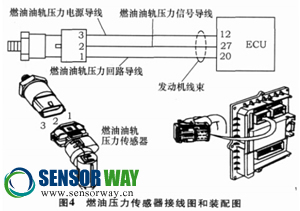

康明斯發動機上使用的壓力傳感器有2種: 一種是電容式壓力傳感器; 另外一種是壓電晶體式傳感器。2種傳感器均為3線式, 2根電源線向傳感器提供5V的工作電壓, 1根信號線向ECU提供壓力信號電壓。燃油壓力傳感器接線圖和裝配圖如圖4所示。
電容式壓力傳感器通過內部的一個電容來感應壓力的變化, 當壓力變化時, 壓力差使電容的2個極板之間的距離發生變化, 從而輸出一個信號電壓。壓電晶體式傳感器通過內部一個壓電晶體來感應壓力的變化, 當壓力變化時, 作用在壓電晶體上的壓差使壓電晶體輸出一個信號電壓。

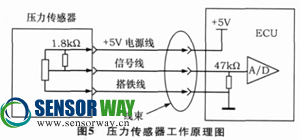

根據壓力傳感器測量壓力時參考壓力的不同,壓力傳感器又可以分為相對壓力傳感器和絕對壓力傳感器2種。相對壓力傳感器測量壓力時的參考壓力為大氣壓力, 因此其測量大氣壓時的測量值為零; 絕對壓力傳感器測量壓力時的參考壓力是真空, 其測得的壓力值為絕對壓力。壓力傳感器工作原理如圖5所示。

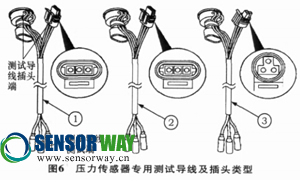

大部分壓力傳感器無法通過測量電阻的方式來判斷好壞, 而是需要在壓力傳感器工作時通過輸出的信號電壓來判斷。因此在檢測壓力傳感器時需要專用的檢測導線, 保證傳感器正常工作的同時將3條線引出供檢測, 不同的壓力傳感器需要不同的檢測導線。圖6為3種不同的壓力傳感器測試插頭。
不同的壓力傳感器其插頭不同, 所選用的專用測試導線不同, 但其測試方法是一樣的。測試方法是: ①斷開傳感器與線路的插頭; ②選擇正確的測試導線(即測試導線插頭與傳感器插頭相同); ③用萬用表在測試端分別測出輸入電壓和輸出信號電壓。把測得的電壓值分別與發動機廠給出的標準技術規范相比較, 即可判斷該傳感器是否正常。說明: 該測試必須在發動機運行狀態下進行。

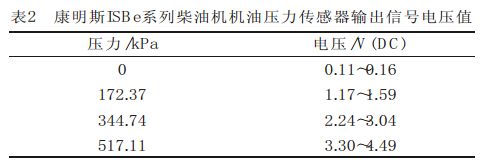

表2為一個機油壓力傳感器在不同的機油壓力時的輸出信號電壓值。具體在測量壓力傳感器時,請參考電路圖上壓力傳感器參數表。
如前所述, 為了減少零件數目和使發動機線束
更簡單, 有些系統將溫度傳感器和壓力傳感器集成到一個傳感器中, 比如測量進氣壓力和溫度的進氣壓力/溫度復合傳感器, 測量機油壓力和溫度的機油壓力/溫度復合傳感器等。

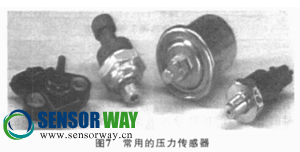

和其他輸入設備一樣, 壓力傳感器的工作電壓為5V, 由ECU提供。常用的壓力傳感器如圖7所示。
4 速度與位置傳感器

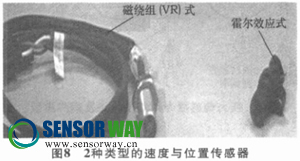

速度與位置傳感器是電控發動機上用于檢測發動機運行速度和凸輪軸位置的傳感器。常用的有2種不同形式的速度傳感器: 磁繞組(VR) 式和霍爾效應式, 如圖8所示。
4.1 磁繞組(VR) 式速度傳感器

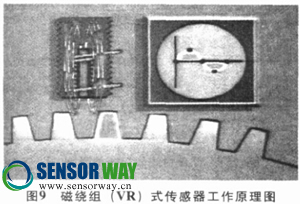

磁繞組(VR) 式速度傳感器內部有一電磁鐵心和磁線繞組, 電磁鐵心產生電磁場, 速度信號輪在旋轉時切割磁場, 在磁線繞組上產生交流信號,ECU通過計量交流信號的頻率即可計算出信號輪的轉速。其工作原理如圖9所示。
磁繞組式的速度傳感器可以通過測量電阻值來檢查其工作是否正常, 具體請參考隨電路圖提供的傳感器數據表。有些磁繞組式速度傳感器內部有2組繞組, 這兩組繞組的功能是一樣的, 其中一組用于另外一組失效時的備用。其測試方法與溫度傳感器的測試方法相同。
4.2 霍爾效應式速度傳感器

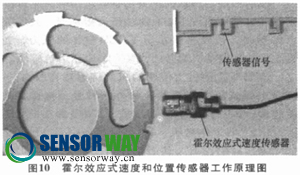

霍爾效應式速度傳感器內部有一特殊半導體,在金屬物體接近此半導體時其電阻值會發生變化,通過傳感器內部電路輸出信號電壓。與磁繞組式速度傳感器輸出的模擬信號相比, 霍爾效應式速度傳感器輸出的是更精確的數字信號, 因此越來越多的機型開始采用霍爾效應式速度傳感器和位置傳感器。其工作原理如圖10所示。
霍爾效應式的速度和位置傳感器無法通過測量電阻來檢測, 可以用通過盤轉發動機測量其輸出信號電壓的方法來判斷其工作的好壞。在盤轉發動機時, 正常工作的霍爾效應式速度傳感器的輸出電壓在0V和5V之間切換(0V和5V為名義電壓, 實測電壓值一般比0V稍高, 比5V稍低)。其測試方法與壓力傳感器的測試方法相同。
在速度信號輪上做出一個異形的輪齒或其他的標記, 速度傳感器即可測量出曲軸或凸輪軸的位置, 所以速度傳感器也可以是發動機位置傳感器。
通常將安裝在凸輪軸上的傳感器稱為位置傳感器,安裝在曲軸上的傳感器稱為速度傳感器。
5 總結
總之, 了解各種傳感器的結構原理是電控柴油機故障診斷與維修的重要基礎, 利用萬用表等測試工具對各種傳感器的工作參數進行測試是進一步判明電控柴油機故障的一項重要工作, 是電控柴油機進行故障診斷與維修的一項基本技能。（作者：周新勇）
