　　摘要：設計PVDF壓電傳感器信號調理電路，詳細介紹前置放大、工頻陷波和低通濾波電路的設計原理。利用數字示波器 對PVDF壓電傳感器信號調理電路進行測定。試驗結果表明:設計的信號調理電路工作穩定可霏、重復性好、噪聲小,抗干擾 能力強，工頻及工頻倍頻陷波效果明顯，信號處理實時、準確，PVDF壓電傳感器能夠用于工業現場信號檢測。

　　關鍵詞:信號調理 前置放大器 工頻陷波器

　　1　 引 言

　　PVDF傳感器輸出電荷量很小、內阻抗十分髙、抗 電磁干擾能力較差，要把來自傳感器的模擬信號變換 為數字信號必須進行信號調理。目前國內壓電晶體型 傳感器信號調理裝置大多數采用集成運算放大器及電 容、電阻等元件搭建，電路具有集成度低、電路復雜、穩 定性較差、噪聲大等問題。為克服傳統信號調理電 路上述缺點，研制了以集成芯片AD745、LMF90、 MAX7410為核心元器件的PVDF傳感器信號調理電 路，該電路工作穩定可靠、重復性好、噪聲小，抗干擾能 力強，工頻及工頻倍頻陷波效果明顯，信號處理實時、 準確，能夠用于工業現場PVDF壓電傳感器信號檢測。

　　2 　信號調理電路

　　PVDF傳感器信號調理電路主要由前置放大器、 工頻及工頻倍頻陷波器、低通濾波器等部分組成，完成信號的放大、濾波、電荷電壓的轉換

　　2.1前置放大電路

　　前置放大電路有兩個作用：一是實現阻抗變換，把 壓電元件的髙輸出阻抗變換為低阻抗輸出；二是實現 信號放大。PVDF壓電傳感器壓電晶片電容值較 小——產生的電荷量很小、壓電晶片的漏電阻很 髙——內阻抗十分髙，所以傳感器必須和髙輸人阻抗 的前置放大器配合使用才能有效的檢測并輸出信號。

　　AD745是美國AD公司生產的具有超低噪聲、髙 速場效應管輸入型放大器，優化的內部補償結構使它 具有髙增益、頻帶寬和轉換速率快等特性，髙達i〇'°n 的輸人阻抗非常適合作為壓電傳感器的前置放大器。

　　2.2工頻及倍頻陷波電路

　　實踐證明：PVDF壓電傳感器極易受電磁干擾，其 中501^和150Hz干擾最為明顯。PVDF壓電傳感器 信號調理電路采用了以集成芯片LMF90為核心器件 的陷波器來抑制或消除工頻及其倍頻干擾信號。

　　LMF90 是美國 National Semiconductor 公司生產的一種4階橢圓陷波器，它具有如下特點：陷波中心頻 率f�？梢酝ㄟ^外部晶振設置>響應特性只需要調整引 腳極性無需其他外部元器件設置;可分別設定陷波帶寬、衰減幅度、時鐘和陷波中心頻率比值等參數。

　　2.3低通濾波器

　　PVDF壓電傳感器的頻率響應曲線或電導曲線常 表現出高的尖峰，當動態力作用于傳感器時，唯一的阻 尼源是材料的內摩擦力，因此傳感器工作頻率必須遠 低于機械諧振頻率并且其輸出信號需低通濾波。

　　美國DALLAS SEMICONDUCTOR公司生產的 MAX半導體集成芯片系列可實現低通、帶通、髙通濾 波的功能。采用MAX7410芯片，只需要在引腳CLK 和GND之間外接電容，通過改變電容值可實現不同濾 波器截至頻率。

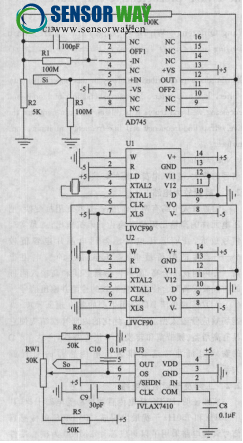

　　圖1 PVDF壓電傳感器信號調理電路原理圖
　　

　　2.4阻抗匹配和信號調理電路

　　PVDF壓電傳感器信號調理電路其前置放大器、50Hz和150Hz陷波器和低通濾波器的電路連接必須 符合阻抗匹配要求。

　　圖1所示，為優化AD745的DC響應特性和AC 響應特性，減少偏置電流誤差和AC響應誤差達到超 低噪聲性能的要求，前置放大電路設計需平衡AD745 輸人源電阻（電阻和電抗），要求：C13和傳感器壓電晶 片的電容值相等（Si輸人端口接傳感器）= 108山民和民取值遠小于民，前置放大增益值為：1 + R,/R2。設計的PVDF壓電傳感器輸出阻抗值為io8n 數量級，前置放大器輸人阻抗髙達lown數量級， PVDF壓電傳感器的輸出阻抗和前置放大器的輸人阻 抗能夠達到很好的阻抗匹配。前置放大器輸人阻抗越 髙，傳感器的最小分辨頻率越低、傳感器輸出信號信噪 比越髙。

　　前置放大器的輸出阻抗一般很小，50Hz和150Hz 陷波器的輸人阻抗大于222kf2,前置放大器和陷波器 阻抗匹配良好。
MAX7410濾波器輸人阻抗為476kfi，50Hz和 150Hz陷波器的輸出阻抗很低，二者阻抗匹配符合 要求。

　　3 　實驗實例

　　設計PVDF壓電傳感器，其源阻抗（容抗和阻抗） 約為500MI2,按圖1設計信號調理器。利用穩壓電源 (PH1718)、數字示波器(TDS3032B)、數字信號發生器 (Agilent 33120A)、計算機搭建PVDF壓電傳感器信號調理實驗平臺。PVDF壓電傳感器接受隨機聲發射信 號，經過信號調理器使傳感器輸出電壓信號在數宇示 波器上顯示，并通過串口通訊把數據存儲傳輸?shù)接嬎?機，然后利用Matlab軟件對信號進行處理實現信號的 重現和分析。

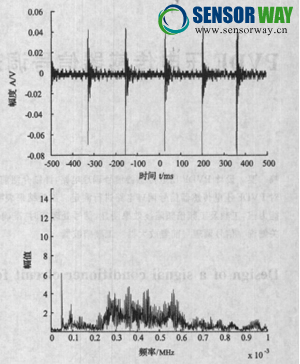

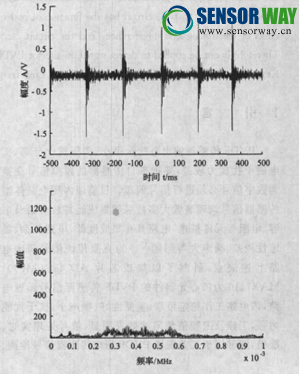

　　圖2、3所示，隨機聲發射信號經過信號調理后前 置放大增益約為30dB; 50HZI頻及其倍頻抑制效果明顯。

　　4 　結 論

　　基于高輸出阻抗PVDF壓電傳感器信號調理的需 要，研制了以集成芯片AD745、LMF90、MAX7410為 核心元器件的信號調理電路，該電路搭建容易、集成度 髙。實驗結果表明：信號調理電路具有嗓聲低、信噪比 髙、工頻及其倍頻陷波效果明顯、重復穩定性好等優 點，能夠廣泛應用于相關信號檢測領域。（作者：王慶鋒；吳斌；宋吟蔚；何存富）
