- 關于扭矩傳感器的安裝及使用注意事項
- 來源：賽斯維傳感器網 發表于 2014/7/14
使用環境
扭矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。
1、安裝方式
(1) 水平安裝:如圖1所示:
(2) 垂直安裝:圖2所示:
2、連接方式： 扭矩傳感器與動力設備、負載設備之間的連接

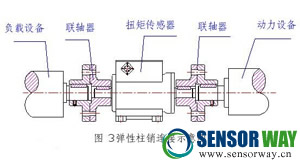

�。�1）彈性柱銷聯軸器連接如圖3所示，此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。

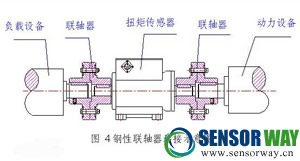

�。�2）剛性聯軸器連接如圖4所示，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。
3、安裝要求：
（1） 扭矩傳感器可水平安裝，也可垂直安裝。
（2） 如圖11、12所示，動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。
（3） 采用彈性柱銷聯軸器或剛性聯軸器連接。
（4） 動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。
注意事項
1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。
2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。
3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA· 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。
