- GaN基SAW無源無線溫度傳感器
- 來源：半導體學報 發表于 2022/11/23
聲表面波（SAW）無源無線溫度傳感器具有在封閉空間、受限空間和高速運動系統等復雜場景監測溫度的能力，同時具有可大規模布網、信息采集方便、免維護等優勢，廣泛應用于電力、鋼鐵、水泥化工等工業設備的在線溫度監測。
SAW諧振器是SAW無源無線溫度傳感器的溫度敏感單元。GaN憑借優異的壓電特性高溫穩定性，在高溫傳感器領域獲得關注。
GaN SAW諧振器一般采用GaN薄膜制備，受薄膜與襯底間聲學損耗以及薄膜晶體品質的限制，Q值通常低于2000，插入損耗高于5 dB。
GaN SAW諧振器的低Q值和高插損，導致難以基于其實現無源無線傳感，已報道的GaN SAW溫度傳感器均需導線連接諧振器與測試設備。
近日，中科院半導體研究所張韻研究員課題組采用GaN單晶代替GaN薄膜研發高Q值SAW諧振器，在聲電協同全波仿真的基礎上，對諧振器的晶向、長寬比等器件參數進行設計，研制出性能可與傳統石英SAW諧振器相媲美的GaN SAW諧振器，諧振點（fr）處Q值4829、反諧振點（fa）處Q值6775，插入損耗1.03 dB。其fr、fa處Q值均為已報道的GaN單晶襯底基SAW諧振器的高值。此外，展示了基于GaN SAW諧振器的無源無線溫度傳感器，溫度范圍為21.6-120 °C，fr的溫度依賴系數（TCF）為-24.3 ppm/°C。
該工作直接驗證了基于GaN SAW諧振器研發無源無線溫度傳感器的技術可行性。對后續通過進一步提高基板、阻抗匹配元件的高溫耐受性，開發諧振器高溫下Q值加固技術，從而研發更高溫度的SAW無源無線傳感器產品提供重要參考。
該文章以題為“Bulk GaN-based SAW resonators with high quality factors for wireless temperature sensor”發表在Journal of Semiconductors上。

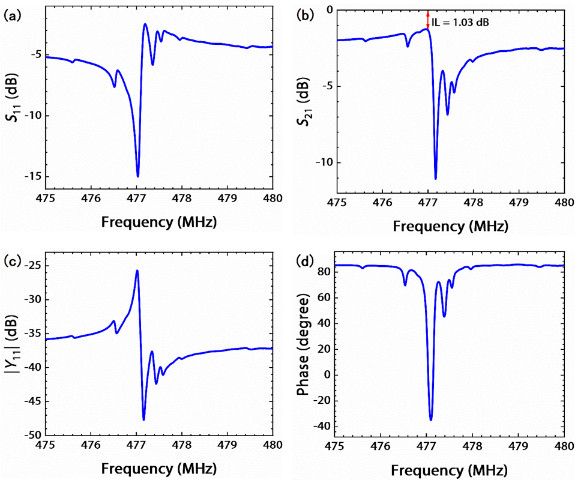

圖1. GaN SAW諧振器 (a) S11、(b) S21曲線及導納的 (c) 幅度、(d) 相位曲線。
文章信息：
Bulk GaN-based SAW resonators with high quality factors for wireless temperature sensor
Hongrui Lv, Xianglong Shi, Yujie Ai, Zhe Liu, Defeng Lin, Lifang Jia, Zhe Cheng, Jie Yang, Yun Zhang
J. Semicond. 2022, 43(11): 114101 doi: 10.1088/1674-4926/43/11/114101
Full Text: http://www.jos.ac.cn/en/article/doi/10.1088/1674-4926/43/11/114101
