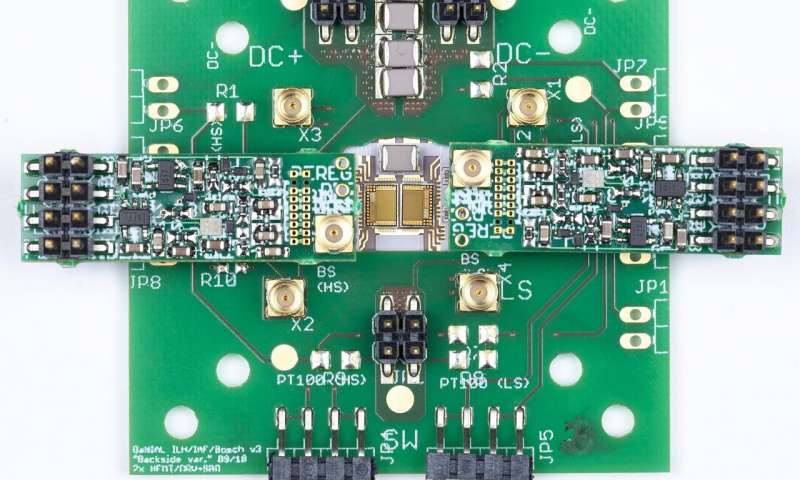

在電動汽車中，需要在有限的空間內集成許多小型高效的系統。所示的電壓轉換器基于尺寸為4 x 3mm2的GaN電源IC。圖片來源：Fraunhofer IAF

弗勞恩霍夫研究人員團隊成功地大幅增強了用于電壓轉換器的GaN功率IC的功能：弗勞恩霍夫IAF的研究人員將電流和溫度傳感器以及功率晶體管，續流二極管和柵極驅動器集成到了GaN基半導體芯片上。這一發展為電動汽車中更緊湊，更高效的車載充電器鋪平了道路。

對于電動驅動的車輛要在社會中持久存在，充電選項需要更大的靈活性。為了在可能的情況下使用使用交流電的充電站，壁式充電站或傳統的插頭插座，用戶需要使用車載充電器。由于這種充電技術是隨車攜帶的，因此必須盡可能的小巧輕便，并且具有成本效益。因此，它需要極其緊湊而高效的電力電子系統，例如電壓轉換器。

單個芯片上的多個組件

弗勞恩霍夫應用固體物理學研究所IAF多年來一直在電力電子領域進行單片集成研究。這要求將多個組件（例如功率組件，控制電路和傳感器）組合在單個半導體芯片上。該概念利用了半導體材料氮化鎵。早在2014年，F(xiàn)raunhofer IAF的研究人員就成功地在600V級功率晶體管上集成了固有續流二極管和柵極驅動器。2017年，單片GaN半橋隨后首次在400V下工作。

最新的研究結果首次將電流和溫度傳感器以及600V級功率晶體管與固有續流二極管和柵極驅動器結合在GaN功率IC中。作為GaNIAL研究項目的一部分，研究人員提供了GaN功率IC中全部功能的功能驗證，從而實現了功率電子系統集成密度方面的突破。“通過在GaN芯片上另外集成傳感器，我們已經成功地大大增強了用于電力電子的GaN技術的功能，” GaNIAL項目經理兼Fraunhofer IAF電力電子業務部門副主管Patrick Waltereit博士解釋說。

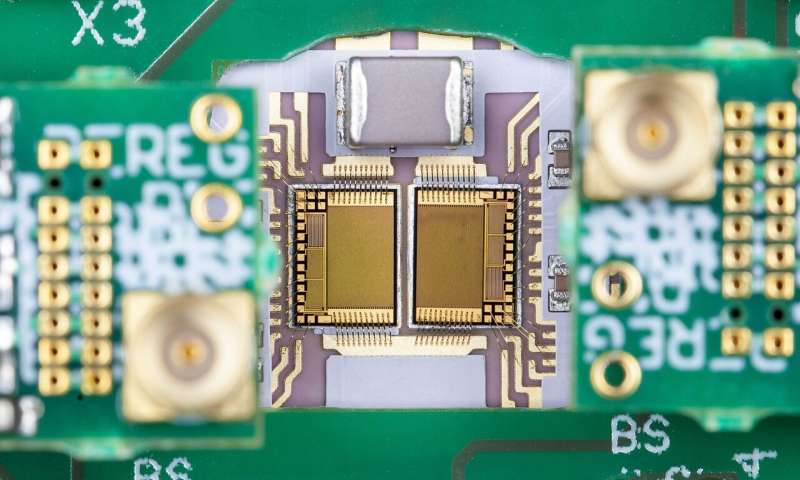

具有集成晶體管，柵極驅動器，二極管以及用于狀態監控的電流和溫度傳感器的GaN功率IC。圖片來源：Fraunhofer IAF

集成傳感器直接控制

與傳統的電壓轉換器相比，新開發的電路不僅可以同時實現更高的開關頻率和更高的功率密度，而且還具有更高的效率。它還可以在芯片本身內提供快速，準確的狀態監控。StefanM?nch強調說：“盡管GaN基電力電子器件的開關頻率不斷提高，使得設計變得越來越緊湊，但這對它們的監視和控制提出了更高的要求。這意味著將傳感器集成在同一芯片中是一個很大的優勢�！� Fraunhofer IAF的電力電子業務部門研究員。

以前，電流和溫度傳感器是在GaN芯片外部實現的。集成的電流傳感器現在可以對晶體管電流進行無反饋測量，以進行閉環控制和短路保護，并且與常規的外部電流傳感器相比節省了空間。集成的溫度傳感器能夠直接測量功率晶體管的溫度，從而比以前的外部傳感器更快，更準確地映射該熱臨界點，因為傳感器和測量點之間的距離和由此產生的溫差可以通過傳感器消除。整體集成。

“ GaN電力電子器件與傳感器和控制電路的單片集成節省了芯片表面的空間，減少了裝配費用并提高了可靠性。對于需要在有限的空間中安裝許多非常小，高效的系統的應用，例如在電動汽車領域，這至關重要�！睘镚aN芯片設計集成電路的M?nch說。GaN芯片尺寸僅為4x3mm2，是進一步開發更緊湊的車載充電器的基礎。

利用氮化鎵的獨特特性

對于單片集成，研究團隊利用了沉積在硅基板上的半導體材料氮化鎵（GaN-on-Si）。GaN-on-Si電力電子設備的獨特特性是材料的橫向特性：電流平行于芯片表面流動，這意味著所有連接都位于芯片頂部并通過導體路徑連接。GaN組件的這種橫向結構允許將多個組件（例如晶體管，驅動器，二極管和傳感器）單片集成在單個芯片上�！芭c其他寬帶隙半導體（例如碳化硅）相比，氮化鎵具有另一個至關重要的市場優勢：GaN可以沉積在經濟高效的大面積硅襯底上，使其適合工業應用，”M?nch解釋說。
