- 氣動應用中如何選擇重載壓力傳感器
- 來源：賽斯維傳感器網 發表于 2014/12/25
在氣動應用中，重載壓力傳感器可用于測量和控制高壓壓縮空氣和氣體的壓力。氣動應用的核心是空氣壓縮機，其作用是提供壓縮空氣驅動氣動設備或工具。在空氣壓縮機中，壓力傳感器能夠?qū)y量的壓縮空氣壓力轉換為數字或模擬電子信號，可在制造、建筑、化工、氣動工具、石油和天然氣、食品飲料行業以及醫療設備應用中實現精確控制。重載應用的壓力測量范圍通常為100至1000 PSI。在工業空氣壓縮機中，重載壓力傳感器可用于測量和控制入口和出口壓力、過濾器壓降、冷卻水入口和出口壓力以及壓縮機機油壓力。傳感器對于保持壓縮機的性能和效率起著關鍵作用。例如，壓力傳感器能夠測量儲氣罐內的氣壓。（如圖1所示）。儲氣罐內氣壓用來控制壓縮機的啟動和關閉。圖1所示的空氣壓縮機適用于各類工業應用，包括使用PET瓶中的壓縮空氣實現塑料瓶的吹塑成型，以及操作氣錘、氣釘槍和手提鉆等氣動工具。
與工業系統應用壓縮空氣情形一致——儲氣罐壓力下降時，即觸發啟動空氣壓縮機；壓縮機將持續運行，直至氣壓達到預設值時關閉
圖1標題：與工業系統應用壓縮空氣情形一致——儲氣罐壓力下降時，即觸發啟動空氣壓縮機；壓縮機將持續運行，直至氣壓達到預設值時關閉。
傳感器通常用于兩種壓力測量：（1）確定輸出到使用設備的壓縮空氣量是否適當；（2）監測氣壓泄漏，用于壓力管路的維護。為實現和維持更好的壓縮機性能，選擇傳感器時應主要依據可靠性和氣壓測量精度這兩個標準。選擇重載壓力傳感器時，需考慮許多關鍵性能技術參數，包括總誤差范圍 (TEB)、可配置性及耐用性。此外，還需考慮其它一些重要參數，包括校準、零點輸出以及寬壓力范圍等。以上所有因素均能影響產品性能、上市時間以及客戶總體應用成本。
傳感器的選擇標準應滿足系統一致性和可靠性的全部需求。為氣動空氣壓縮機應用選型時，設計工程師需考慮以下四點：
精度和一致性：選擇傳感器時，總誤差范圍是最為重要的技術參數。總誤差范圍包含了傳感器所有可能誤差，表明了裝置在補償溫度范圍（如-40℃至125℃）內的真實精度。例如，±2%的總誤差范圍表示在工作溫度范圍內，不管壓力是上升或下降，傳感器誤差不大于量程的2%。了解總誤差范圍對于確保傳感器能夠在壓力范圍及工作溫度范圍內的精確使用至關重要，這樣才能夠提供一致性好、可靠性和可重復性高的空氣壓力讀數輸出。這種特點的優勢在于：因為傳感器間的精度差異極小，因此傳感器的可互換性好；傳感器不必測試和校準；有助確保系統精度。以上優點對于終端產品的質量控制非常關鍵。

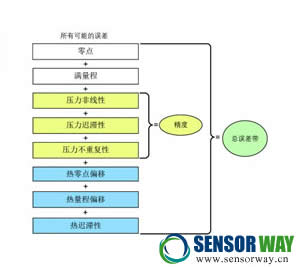

需特別指出的是，一些傳感器生產商在產品數據手冊上并沒有提供總誤差范圍。在許多情況下，他們僅提供精度誤差（壓力非線性、遲滯及非重復性），這些精度誤差只是總誤差范圍的一部分（如圖2所示）。因此很難比較和評估不同廠商生產的傳感器。
傳感器總誤差范圍包含的所有誤差。
可配置性：應尋找一種能夠為設計工程師提供多種關鍵技術參數選項的產品平臺。傳感器選型包括連接器和電纜、壓力接口、壓力類型和范圍以及輸出形式等關鍵技術參數選項。這樣，定制設計可在現有解決方案的基礎上，根據自身應用需求配置傳感器，而無需尋找不同的供應商，進行供應商資格認定和樣品測試。選擇一個優異的產品平臺表明，設計工程師可以通過選擇標準選項自己完成產品的定制設計。這種特點的優勢：使設備成本更低；減少總體設計、集成及實施成本；加速設備樣機研制以快速上市。此外，由于供應商可重復利用成熟的技術、設計和工藝，因此降低了潛在的設計和采購風險。
耐用性：傳感器必須具有廣泛的惡劣介質兼容性、寬泛的工作溫度范圍（-40℃至125℃）以及IP69等級密封防護。它們還必須提供EMC電磁兼容保護，并且要滿足CE指令。此外，基于壓阻式檢測和ASIC（專用集成電路）信號調理技術的傳感器，能夠與多種惡劣介質兼容。對于傳感器中每種與介質直接接觸的材料均需認真考慮。例如，帶不銹鋼外殼的傳感器能夠防護更多的惡劣介質。這種特點的優勢：使傳感器可在惡劣環境中使用。
供應商質量管理與支持：設計工程師還必須考慮供應商的質量管理流程、全球機構分布和設計支持能力。供應商必須在制造過程中采用六西格瑪質量標準，從而制造出高質量和高性能的傳感器。另外一個需要考慮的因素是供應商在用戶產品設計及制造過程中所能提供的相關支持。供應商是否具有豐富的產品線、設計支持以及全球分支機構來支持客戶的產品設計和制造要求？這種特點的優勢：供應商向設計工程師保證，傳感器在整個生命周期內都能夠按技術規范正常使用，并且樂意為客戶提供產品設計、應用和制造支持。
重載壓力傳感器選型設計時，還應考慮以下因素：
傳感器必須經過完全補償、校準和信號放大，以提供即插即用的解決方案。
傳感器應可以進行用戶校準，能夠提供各種規定的電壓輸出，避免更改設計導致的昂貴成本。
寬泛的補償溫度范圍使傳感器可應用于系統設計的整個過程，同時還可以輸出真實的壓力測量讀數。
寬壓力范圍（100至1000 psi），使傳感器可用于系統的多個不同部分。
提供多個連接器和壓力接口選項，使傳感器可滿足全球不同設計工程師的特殊需求。
封裝及小巧體積設計使傳感器的安置更加靈活。
符合ISO 9001等工業標準。
基于壓阻式檢測和ASIC（專用集成電路）信號調理技術，即使在嚴苛環境下也能提供可靠性能。該傳感器在-40℃至125℃[-40 F至257F]工作溫度范圍內，總誤差范圍為±2%，并且對傳感器的零點、靈敏度、溫度影響及非線性進行了完全校準和補償。
