- 基于AD7142和電容傳感器的單鍵數字快門按鈕開發
- 來源：賽斯維傳感器網 發表于 2014/12/15
簡介
本應用筆記描述如何利用AD7142和電容傳感器環，實現類似于傳統35 mm單反(SLR)相機的單一位置數碼相機快門按鈕。除了更容易控制快門按鈕的啟動之外，其它優勢包括：預對焦速度更快、快門按鈕更便宜。
工作原理
圖1所示為電路框圖，一個單一位置快門按鈕被一個電容傳感器環包圍，電容傳感器連接到AD7142和HOST μC (微控制器)。電容傳感器環在快門按鈕周圍輻射電場，與AD7142配合使用，可以提前檢測到用戶手指正在接近快門按鈕，從而置位INT引腳以提醒HOST μC。然后，HOST控制器開始進行必要的處理，以在用戶實際接觸快門按鈕之前完成預對焦步驟。

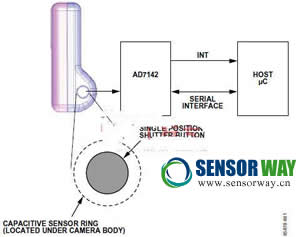

圖1. 電容傳感器快門按鈕功能框圖
快門按鈕面積要求
電容傳感器環的邊緣與任何金屬件(如相機金屬外殼、金屬快門按鈕或?qū)щ娦越饘儆推岬?之間必須存在一個1.0 mm的禁區，這是為了確保用戶操作相機時，電容場不會因為耦合到處于虛地電平的金屬殼而引起虛假檢測。圖2所示為金屬禁區，其中d1 = d2 = 1.0 mm (最小值)。

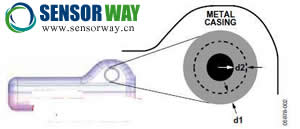

圖2. 金屬禁區
快門按鈕靈敏度
圖3顯示一個用戶的手指懸停在快門按鈕上方，與電容傳感器環相隔一定的距離D。電容傳感器環的靈敏度決定用戶手指接近快門按鈕時，何時能夠檢測到用戶手指。如果靈敏度水平設置得太高，自動對焦馬達就會過早啟動，導致不必要的電力消耗。為避免這種現象，應將靈敏度設置為較低的水平，要求用戶部分接觸快門按鈕，AD7142才會置位中斷輸出。

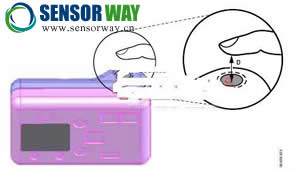

圖3. 手指在快門按鈕上方“D”位置
AD7142可以配置不同的閾值電平(即靈敏度)。利用這一特性，可以設置非常低的靈敏度閾值電平以滿足上述要求。圖4所示的例子說明了用戶手指與快門按鈕相隔不同距離(D)時，CDC輸出代碼如何變化。通過設置較低的中斷閾值電平，用戶手指必須部分接觸快門按鈕才能跨越中斷閾值電平，從而置位AD7142中斷輸出。

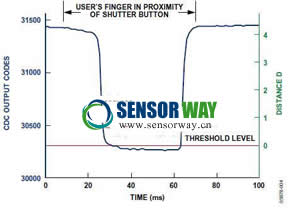

圖4. CDC輸出代碼與距離D的關系示例
中斷輸出時序
圖5顯示了用戶手指較長時間懸停在快門按鈕上時AD7142的中斷時序示例。當用戶手指離快門按鈕足夠近，導致CDC輸出代碼電平低于中斷閾值電平時，有三種置位中斷。一旦超過閾值電平，AD7142就會置位中斷輸出，此時HOST μC必須回讀中斷寄存器以清除中斷�；刈x此寄存器之前，中斷輸出引腳保持低電平。

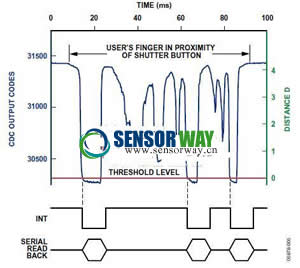

圖5. 多種快門按鈕接觸的中斷輸出時序示例
常見問題
用戶必須接觸快門按鈕才能置位AD7142 INT輸出嗎？
否。用于電容傳感器環的AD7142閾值電平可以針對不同的靈敏度水平進行設置。例如，在高靈敏度水平下，用戶手指即使離快門按鈕幾毫米遠也能被檢測到，而低靈敏度水平則要求用戶在快門按鈕上施加輕微的壓力。
移動相機以聚焦對象時，如果用戶手指靠近快門按鈕，鏡頭對焦馬達將持續工作，這會造成不必要的電力消耗。有沒有方法可以避免呢？
有。對于這種應用，可以將靈敏度水平和電容傳感器配置得不那么敏感，只要手指稍微離開快門按鈕就停止檢測。
快門按鈕必須為圓形嗎？
否。電容場環可以定制，支持不同的機械形狀，如方形、矩形或圓形快門按鈕等。
