- 淺談壓電效應在傳感器上的具體應用
- 來源：賽斯維傳感器網 發表于 2014/3/14
作為一種工業上應用廣泛的傳感器類型，我們通常使用的壓力傳感器主要是利用壓電效應制造而成的，這樣的傳感器也稱為壓電式壓力傳感器。

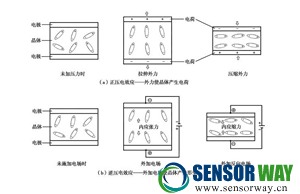

正負壓電效應示意圖
壓電效應
壓電效應，是指某些電介質在沿一定方向上受到外力的作用而變形時，其內部會產生極化現象，同時在它的兩個相對表面上出現正負相反的電荷。當外力去掉后，它又會恢復到不帶電的狀態，這種現象稱為正壓電效應。當作用力的方向改變時，電荷的極性也隨之改變。相反，當在電介質的極化方向上施加電場，這些電介質也會發生形變，電場去掉后，電介質的形變隨之消失，這種現象稱為逆壓電效應，或稱為電致伸縮現象。依據電介質壓電效應研制的一類傳感器稱為為壓電傳感器。

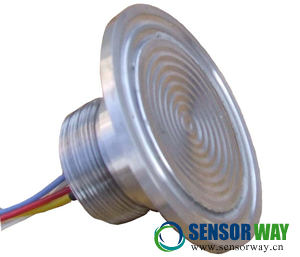

壓電式壓力傳感器（資料圖）
壓電式壓力傳感器
壓電式壓力傳感器是利用壓電材料所具有的壓電效應所制成的。由于壓電材料的電荷量是一定的，所以在連接時要特別注意，避免漏電。
壓電式壓力傳感器的優點是具有自生信號，輸出信號大，較高的頻率響應，體積小，結構堅固。其缺點是只能用于動能測量。需要特殊電纜，在受到突然振動或過大壓力時，自我恢復較慢。

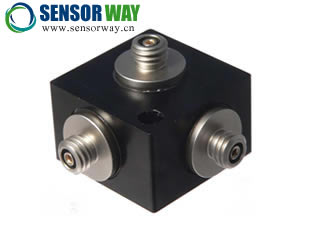

7130A壓電式加速度傳感器（資料圖）
壓電式加速度傳感器
壓電元件一般由兩塊壓電晶片組成。在壓電晶片的兩個表面上鍍有電極，并引出引線。在壓電晶片上放置一個質量塊，質量塊一般采用比較大的金屬鎢或高比重的合金制成。然后用一硬彈簧或螺栓，螺帽對質量塊預加載荷，整個組件裝在一個原基座的金屬殼體中。為了隔離試件的任何應變傳送到壓電元件上去，避免產生假信號輸出，所以一般要加厚基座或選用由剛度較大的材料來制造，殼體和基座的重量差不多占傳感器重量的一半。
測量時，將傳感器基座與試件剛性地固定在一起。當傳感器受振動力作用時，由于基座和質量塊的剛度相當大，而質量塊的質量相對較小，可以認為質量塊的慣性很小。因此質量塊經受到與基座相同的運動，并受到與加速度方向相反的慣性力的作用。這樣，質量塊就有一正比于加速度的應變力作用在壓電晶片上。由于壓電晶片具有壓電效應，因此在它的兩個表面上就產生交變電荷（電壓），當加速度頻率遠低于傳感器的固有頻率時，傳感器給輸出電壓與作用力成正比，亦即與試件的加速度成正比，輸出電量由傳感器輸出端引出，輸入到前置放大器后就可以用普通的測量儀器測試出試件的加速度；如果在放大器中加進適當?shù)姆e分電路，就可以測試試件的振動速度或位移。
轉載請注明來源：賽斯維傳感器網（www.h1476.cn）
