　　摘　要：多點測溫廣泛應用于工業自動化控制、農業生產溫度測量等領域。本文介紹了智能集成數字溫度傳感器DS18B20 的特點和工作原理，對基于DS18B20 多點測溫的二種方法進行了分析與探討。

　　1． 前言

　　多點測溫在糧食倉庫存儲的溫度監控，禽蛋孵化箱自動溫度控制，機柜儀器設備的溫度監控，電力、電訊設備的過熱故障預知檢測，交通工具溫度監視，醫療與保健診斷的溫度測試，以及智能家居的室溫自動調節等領域有著廣泛的應用。

　　傳統的溫度檢測大多以熱敏電阻為傳感器，但利用熱敏電阻測量溫度精度較低、可靠較差，且必須經過A/D 轉換等接口電路轉換成數字信號后才能送給微處理器進行處理，這樣就使得測溫裝置的電路結構較復雜，降低了系統的安全可靠性。

　　2．DS18B20 數字溫度傳感器簡介

　　DS18B20 是美國DALLAS 公司生產的單線數字溫度傳感器，它是一款性能優異的智能集成數字式傳感器，具有體積小、功耗低、性能高、抗干擾能力強、使用簡單等優點。其獨特的單總線技術使用戶可輕松地組建傳感器網絡，特別適合于構成多點溫度測控系統。每個DS18B20 都有一個唯一的64 位ROM 序列號，通過查詢此序列號，就可以區分不同的器件，這樣就可以實現一根總線上掛接多個DS18B20 的目的，確保在應用時能被唯一標識，以實現對對象的準確控制。DS18B20 的溫度測量范圍為 -55°C～+125°C，在-10°C～+85°C 范圍內，精度為±0.5°C。與傳統的分立式溫度傳感器不同的是，它是將被測量的溫度值直接轉化成串行數字信號，通過微處理器即可直接讀出被測量的溫度數據。因而把DS18B20 應用于溫度測控系統中，將大大簡化線路結構和減少硬件開銷，使系統結構更加簡單，工作穩定，測溫精度高，維護方便，安全可靠性更高。

　　3． DS18B20 的測溫原理和工作過程

　　DS18B20 測溫原理如圖1 所示。圖中的低溫度系數振蕩器用來為計數器1 產生穩定頻率的脈沖信號，它是一個受溫度變化影響很小振蕩器，其振蕩頻率不隨溫度的變化而改變。而高溫度系數振蕩器是一個對溫度敏感的振蕩器，其振蕩頻率受溫度變化將發生明顯改變，所產生的脈沖信號作為減法計數器2 的脈沖輸入。初始時，計數器1 和溫度寄存器被預置在-55℃所對應的一個基數值。計數器1 對低溫度系數振蕩器產生的脈沖信號進行減法計數，當計數器1 的預置值減少到0 時，溫度寄存器的值將加1，計數器1 的預置值就會重新被裝入，計數器1 重新開始對低溫度系數振蕩器產生的脈沖信號進行計數，如此循環直到計數器2 計數減少到0 時，才停止對溫度寄存器的值的累加，此時溫度寄存器中的數值即為所測溫度的數據。圖1 中的累加器用于補償和修正測溫過程中產生的非線性誤差，對計數器1 的預置值進行修正。

　　DS18B20 僅使用一根數據線與主機進行通信，用于接受控制信號和回傳數據信號，

　　其上傳輸?shù)氖且幌盗械拿}沖信號。使用DS18B20 進行溫度測量的步驟為：初始化DS18B20→跳過ROM 操作命令→啟動溫度轉換命令→等待轉換完成→初始化→跳過ROM 操作命令→讀取溫度寄存器命令，這樣就可以讀出被測溫度的數據了。

圖1 DS18B20 測溫原理框圖

　　4． DS18B20 的多點測溫應用

　　根據DS18B20 的電氣特性，我們可以采取以下二種方法使用DS18B20 進行多點測溫。

　　（1）單端口單總線的多點測溫法。典型的應用如圖2 所示，所有的DS18B20 相互并聯后其數據線連接到微處理器的某個I/O 端口線上，其顯著的特點是只占用微處理器的一個端口。因?yàn)槊總�DS18B20 內部均有一個唯一的64 位序列號，在系統安裝及工作之前先將主機與DS18B20 逐個掛接，分別讀出其序列號并存儲在主機的EEPROM 中，微處理器根據序列號就可以對同一條總線上的多支DS18B20 進行識別與控制，分別讀取它們的溫度。

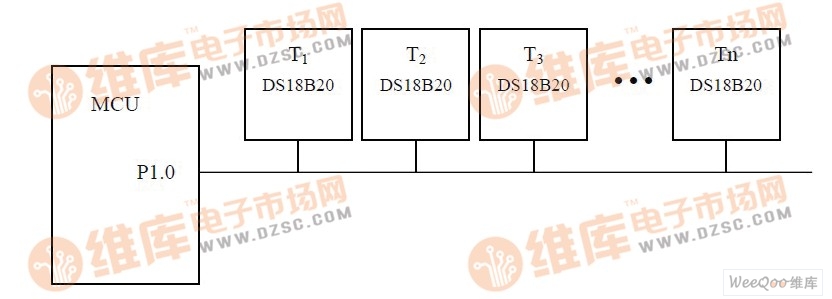

圖2 單端口單總線測溫連接示意圖

　　單總線多點測溫的設計思想是：當主機需要對眾多在線的DS18B20 中的某一個進行操作時，首先要發出匹配ROM 命令，緊接著主機把從EEPROM 中取出存儲的64 位序列號發送到總線上，只有具有此序列號的DS18B20 才接受與相應主機的命令，之后操作就是針對該DS18B20 的。如圖3 所示的流程圖，其中的跳過ROM 命令，就是此后的操作是針對所有DS18B20 的。在DS18B20 組成的多點測溫系統中，先發送跳過ROM 命令，即是啟動所有的DS18B20 進行溫度轉換，然后，再通過匹配ROM 命令，逐一讀取每個DS18B20的溫度數據。

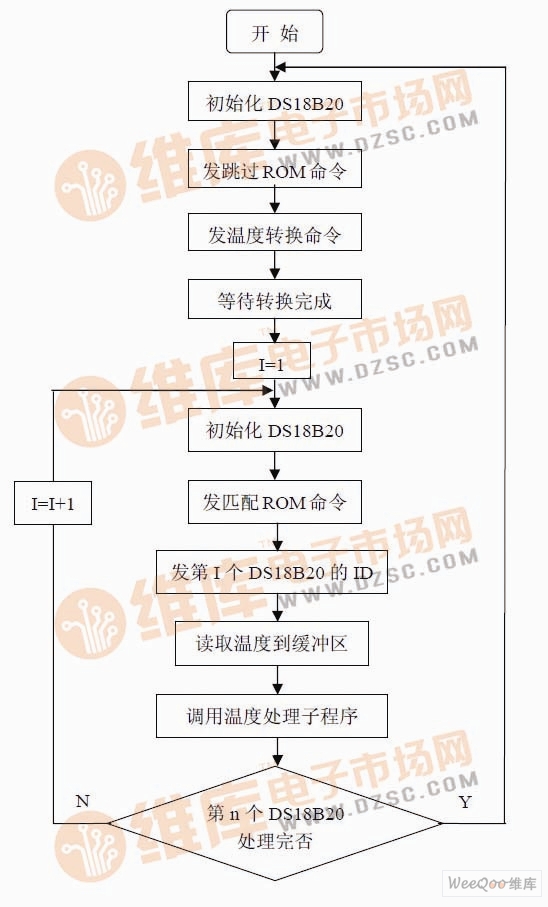

圖3 單端口單總線的多點測溫流程圖

　　這種測溫連接方法的優點是電路連接簡單，硬件開銷小。但其缺點也是很明顯的，首先，這種單總線式的測溫方法是由多個DS18B20 并聯連接在一起的，它們在電氣特性上會有一定的相互影響，當它們當中的某個發生故障（如短路）時，將會影響其它器件的正常工作，而排除故障時需要逐個斷開其與電路的連接，這將是個費時費力的工作；其次，在這種應用方法中，多個器件串接在總線上時，對所有器件的查詢操作，需要一個一個來分別識別，完成一次對全部器件的查詢需要花費成倍的操作時間，整個系統把大量時間消耗在時序所要求的等待延時上，大大降低了系統的效率。此外，還需要在系統的初始化期間花費較長的時間來進行煩瑣的總線上器件的序列號查詢工作，才能獲取總線上的每個器件的序列號。這種通過查詢序列號依次讀取數據的方法，不僅程序設計會變得非常復雜，而且會大大降低溫度測量的靈敏度，這是單總線應用方法上的致命缺點。在這種應用中雖然節省了微處理器的I/O 端口資源，但微處理器不得不經過長時間的等待后方可獲得所有的溫度數據，所以使用起來會有些局限性，尤其不適用在一些對實時性要求相對較高的系統當中。

　　（2）多端口并行驅動法。如圖4 所示，各個DS18B20 的數據線分別連接到微處理器的不同I/O 端口。系統工作時，微處理器同時對各個DS18B20 進行統一的并行操作，對所有DS18B20 而言，其命令的接受與數據的傳送是同步進行的，所花費的時間等同于操作單個DS18B20 器件所用的時間，這樣即可一次輸入或輸出多個數據，從而達到同步快速讀取溫度數據的目的。從圖4 中可見，每個端口連接有一個DS18B20 器件，也即一條端口線上僅有一個DS18B20 器件，在對DS18B20 器件進行操作時，只需統一地對這一組并行端口進行操作即可。一個端口對應一個DS18B20 器件，它們相互之間是獨立的，系統工作時數據線上傳輸?shù)拿�令與數據也是相互獨立的，所以也就不再需要對每個器件進行序列號搜索與匹配操作，因而在對DS18B20 器件進行操作時，可以使用skip ROM命令來跳過ROM 序列號搜索與匹配的操作。在對連接在同一組端口上的多個DS18B20 操作時，是同時對該組端口進行操作，也即同時對該組DS18B20 器件進行同步的命令發送與數據接收操作。其工作流程圖如圖5 所示。

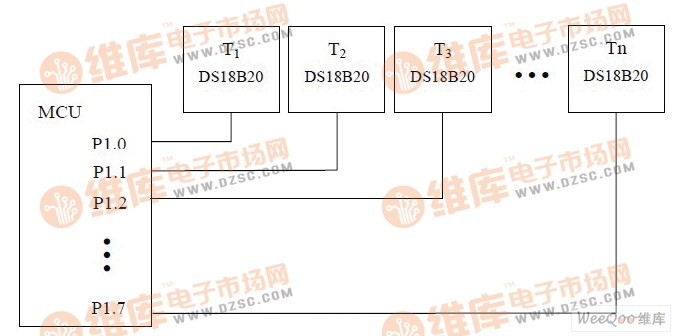

圖4 多端口并行測溫連接示意圖

　　這種并行操作的最大好處就是節省時間，其查詢多個DS18B20 器件操作所消耗的時間與查詢單個DS18B20 器件操作所消耗的時間是一樣的，從而達到了快速多點測溫的目的，能夠滿足對實時性要求較高的溫度測量系統的設計需求。同時，由于這種操作方法并不涉及DS18B20 的序列號問題，因而省掉了煩瑣的讀取與匹配序列號的操作過程，程序的設計、編寫、調試也變得較為簡單些，有利于縮短產品的研制開發周期，使得利用DS18B20 進行多點測溫的操作變得更方便、容易。

　　顯而易見，這種測溫方法的最大缺點就是微處理器的I/O 口占用較多，硬件資源開銷大，每一個測試點需要一條連接線，而且當連接的測試點較多、距離較遠時，這個缺點表現得尤為突出。

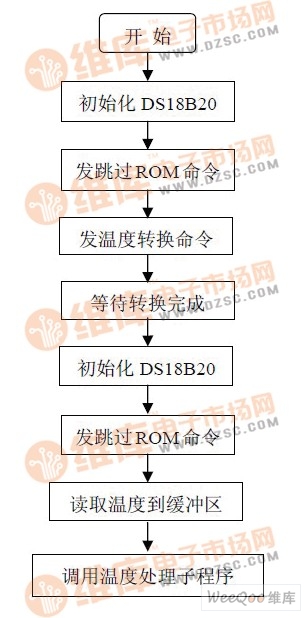

圖5 多端口并行測溫流程圖

　　5．結語

　　DS18B20 是一款性能優良、使用方便、一致性好的智能集成數字溫度傳感器，由其構成的多點溫度測量系統具有測量精度高、穩定性好、結構簡單、配置靈活、成本低廉、容易擴展、傳輸距離遠且抗干擾性強等特點，在大范圍溫度多點監控系統中具有十分廣闊的應用前景。本文所介紹的二種基于DS18B20 的多點測溫方法各有優缺點，在應用時可根據實際情況給予選擇。
