　　壓力傳感器是工業實踐中最為常用的一種傳感器，而我們通常使用的壓力傳感器主要是利用壓電效應制造而成的，這樣的傳感器也稱為壓電傳感器。壓電傳感器主要應用在加速度、壓力和力等的測量中。壓電式加速度傳感器是一種常用的加速度計。它具有結構簡單、體積小、重量輕、使用壽命長等優異的特點。壓電式加速度傳感器在飛機、汽車、船舶、橋梁和建筑的振動和沖擊測量中已經得到了廣泛的應用，特別是航空和宇航領域中更有它的特殊地位。壓電式傳感器也可以用來測量發動機內部燃燒壓力的測量與真空度的測量。也可以用于軍事工業，例如用它來測量槍炮子彈在膛中擊發的一瞬間的膛壓的變化和炮口的沖擊波壓力。它既可以用來測量大的壓力，也可以用來測量微小的壓力。

    然而當外界溫度較大時，壓力傳感器受溫度影響精度不高，會產生零點漂移等問題，從而增大測量誤差。于是嘗試加工一個腔體，把壓力傳感器和溫度傳感器放置在里面形成一個小的封閉腔體，在外界溫度較高或較低的情況下，用加熱裝置先升溫到幾十度并維持這一溫度，給壓力傳感器做零點補償，提高壓力傳感器的測量精度。這樣就克服了在大溫度范圍難以補償?shù)膯?wèn)題。本文對這個溫度控制系統提出了解決方案，采用了PID參數自整定控制，模糊控制屬于智能控制方法，它與PID控制結合，具有適應溫控系統非線性、干擾多、時變等特點。

    1 硬件系統

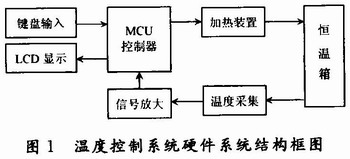

    用放置在腔體內的溫度傳感器測量恒溫箱內的溫度，產生的信號經過放大后輸出反饋信號，再用單片機進行采樣，由液晶顯示恒溫箱內的溫度，并通過溫度控制算法控制加熱裝置。所使用的單片機為STCl25408AD,自帶A/D轉換、EPROM功能，內部集成MAX810專用復位電路（外部晶振20 MHz以下時，可省外部復位電路），ISP（在系統可編程）/IAP（在應用可編程），無需專用編程器可通過串口（P3.0/P3.1）直接下載用戶程序，數秒即可完成一片。硬件結構框圖如圖1所示。

    2 系統的控制模型

    電加熱裝置是一個具有自平衡能力的對象，可用一階慣性環節描述溫控對象的數學模型。

    式中：K為對象的靜增益；t'為對象的時間常數。

    目前工程上常用的方法是對過程對象施加階躍輸入信號，測取過程對象的階躍響應，然后由階躍響應曲線確定過程的近似傳遞函數。具體用科恩-庫恩（cohen-coon）公式確定近似傳遞函數。

    cohn-coon公式如下：


    式中：△M為系統階躍輸入；△C為系統的輸出響應；t0o.28為對象上升曲線為O.28△C時的時間（單位：min）；t0.632為對象上升曲線為O.632△C時的時間（單位：min）；從而求得K=O.96,t'=747 s.所以恒溫箱模型為：

    3 系統的控制模型仿真及實驗結果

    PID控制器（比例-積分-微分控制器），由比例單元 P、積分單元 I 和微分單元 D 組成。通過Kp, Ki和Kd三個參數的設定。PID控制器主要適用于基本線性和動態特性不隨時間變化的系統。

    PID 控制器是一個在工業控制應用中常見的反饋回路部件。這個控制器把收集到的數據和一個參考值進行比較，然后把這個差別用于計算新的輸入值，這個新的輸入值的目的是可以讓系統的數據達到或者保持在參考值。和其他簡單的控制運算不同，PID控制器可以根據歷史數據和差別的出現率來調整輸入值，這樣可以使系統更加準確，更加穩定�？梢酝ㄟ^(guò)數學的方法證明，在其他控制方法導致系統有穩定誤差或過程反復的情況下，一個PID反饋回路卻可以保持系統的穩定。

    純PID控制有較大超調量；而純模糊控制由于自身結構的原因又不能消除穩態誤差，穩態誤差較大。所以，考慮把它們兩者相結合，實現優勢互補。本論文采用參數模糊自整PID控制。

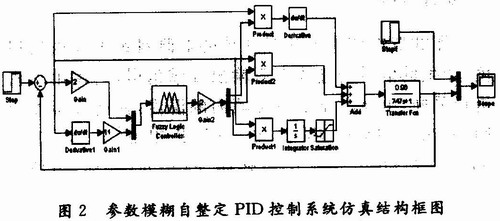

　　使用該模糊控制器在Simulink中構建整個控制系統，如圖2所示。

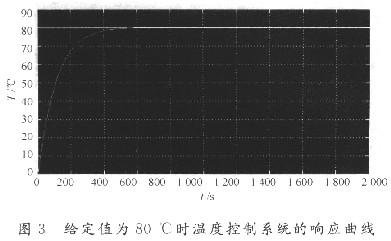

    溫度控制系統對應仿真結果如圖3所示。從上面的仿真結果表明：調節時間ts約為460s,穩態誤差ess=O,超調量σ%=O.雖然仿真環境不可能與實際情況完全相同，但它的結果還是具有指導意義的。

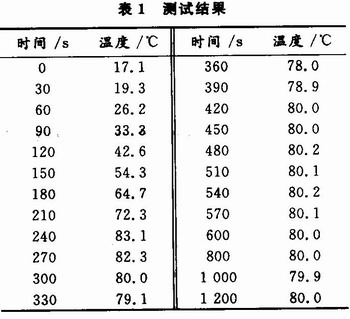

    在實際測試中前10 min每30 s采樣一次，后10 min每200 s采樣一次，測得實驗結果如表1所示。

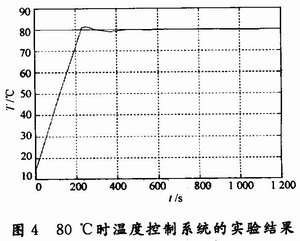

    用Matlab軟件處理表1中的測試數據，繪制成變化趨勢圖，如圖4所示。

    圖4為80℃時系統測得的實驗結果，由實驗結果表明，在實際測量中仍然有較小的超調量和穩態誤差，但是基本接近仿真結果，不能排除一些干擾因素。仿真畢竟是在理想的環境下進行的。

    4 結語

    本文設計了一種用于壓力傳感器的溫度控制系統，針對壓力傳感器在高溫下易產生零點漂移等問題，加工了恒溫封閉腔體，把壓力傳感器置入其中，通過控制系統控制腔體內的溫度，解決了高溫壓力傳感器大溫度范圍難以補償?shù)膯?wèn)題，從而可以提高測量精度，通過仿真和實驗相印證，本方案是可行的。
