- WB系列電量隔離傳感器在直流屏中的應用框圖
- 來源：賽斯維傳感器網 發表于 2011/8/10
一、前言：
直流電源系統主要應用于電力系統中各類發電廠、水電站和各類變電站，用作斷路器分合閘以及控制、保護和事故照明的電源。
系統采用PLC或工控機，進行對電池、控制母線 和饋電回路進行自動在線監測，并具有遙測、遙信、遙控和遙調功能，通過RS-232/RS-485接口通訊，接 受控制并上傳信息。系統采用觸摸屏或者大屏幕漢顯液晶與用戶接口，可顯示直流系統的當前運行狀態， 系統運行異常信息自動顯示和報警。操作簡單方便。系統一般采用雙電源輸入，自動備用和投切。
二、系統主要由以下部分組成：
交流配電、充電模塊、直流饋電系統、配電監控模塊（模擬量和開關信號量） 、監控模塊（系統的智能管理，實現與觸摸屏的通訊和后臺機的遠程監控，完成四遙功能）、觸摸屏（人機 會話接口）、絕緣檢測儀（系統母線和支路的絕緣監測）、蓄電池、電池檢測儀。

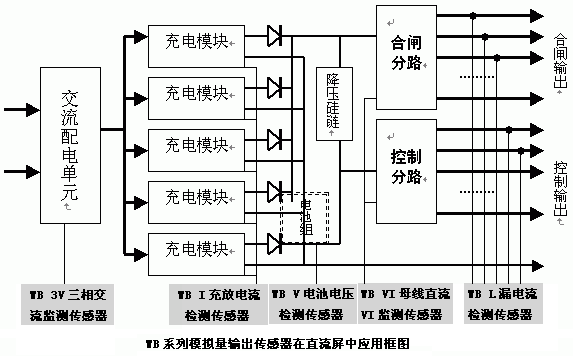

系統檢測傳感器目前有兩種方案，一種是模擬量輸出（一般是頻率輸出、跟蹤電壓輸出等）上位機通過PLC實現數據采集與控制、和主控機房通信。本方案基于傳統微機直流屏的監測要求，系統結構比較固定，屏內布線安裝較復雜，總成本較高，得到普遍應用。

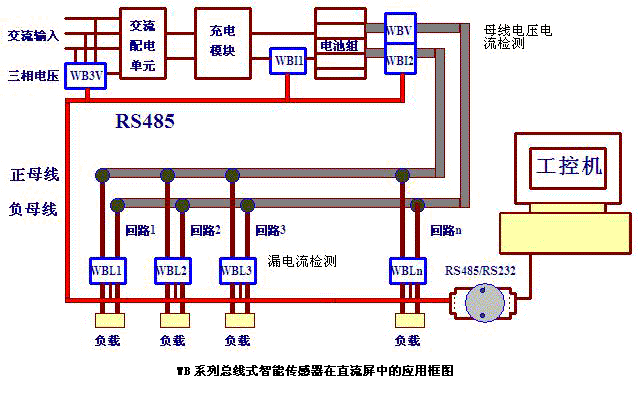

2002年以來，維博公司率先針對微機直流屏推出了總線式（RS485輸出）傳感器，特別是總線式直流漏電流傳感器，通過RS485直接與工控機通信。從系統上簡化了設計、大幅降低了成本、極大提高了可靠性，得到一批生產設計能力強大的直流屏廠商的青睞，開始大批量配套。
三、系統基本“四遙”功能概述
1.遙測項目：
兩路交流輸入三相電壓、電流； 直流輸電壓、電流
蓄電池組電壓、電流、容量； 系統運行歷史記錄
2.遙信項目：
交流電源故障（過壓、欠壓、缺相、失壓、直流母線過壓、欠壓）
直流母線過壓、欠壓模塊故障； 蓄電池組開關脫扣（或熔斷器熔斷）；歷史故障記錄
3.遙控項目：
系統開機、關機；各充電模塊開機、關機
均充/浮充電壓設置、狀態轉換；蓄電池充電電流設置
輸入、輸出報警設置
4.遙調項目：
均充電壓、浮充電壓、控母電壓。
