- 多元傳感檢測系統：測量復雜工件的最佳選擇
- 來源：賽斯維傳感器網 發表于 2011/4/15
OGP SmartScope多元傳感測量系統用於三維尺寸測量，該系統利用兩個或多個不同傳感器技術從工件表面獲取數據點，與在一臺設備上使用單個傳感器進行測量相比，可實現更多的測量。傳感器的選擇取決於需要測量工件的尺寸與形狀、顏色和反射率、表面的光潔與質地、材質和硬度。
下面需要測量的零件有一組孔和槽，位於不同深度的表面和一些復雜的細節。
假設圖1b中 CAD模型的藍色標出的邊緣需要測量，以確定它們之間的距離。可假設這些邊緣中的任何一條是兩個垂直平面的交綫。在這種情況下，接觸式探針可在上述每個垂直表面上收集數據點。然後，軟件將數據點陣與平面對應起來，隨後將平面重直交叉在一起。這些交綫代表那些邊緣。
貫通孔和棱角半徑增加了使用探針的難度。我們可以采用視頻方式直接測量那些邊緣。邊緣顯示與工作臺保持平行，因此與視頻傳感器的光軸垂直。
采集數據
圖1a顯示在實物零件上對一段弧進行視頻測量。某些視頻工具可自動跟蹤一條邊，收集各點，即使在它改變方向的情況下也是一樣。這個例子還說明，盡管每條邊處在不同的平面上，但仍可采用視頻方式測量。

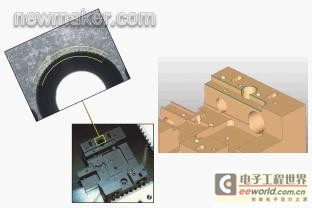

圖1 某些視頻工具可自動尋邊，采集數據點
在同一個零件上，圖2b顯示兩個藍色平面之間必須平行。此外，必須知道每個表面偏離平面的程度（它的平面度）。這 使用的最佳測量方式是激光。每個平面的焦點都能被掃描到，最終得到數據點陣。每組數據對應一個平面�？蓽y量到與每個平面的偏離度。此外，可比較兩個平面之間的關系，以確定其平行度。但是，并非所有零件都可以用激光檢測，零件只有具備進行激光檢測的重要特徵方可使用。

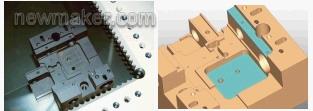

圖2 對這個部件來說，最適用的傳感器是激光，因為可在每個平面上對它的焦點進行掃描
注意兩個平面之間的垂直表面。測量較大的平面需要適當的工作距離，以避免與較高的表面發生碰撞（見圖2a中的激光點及其路徑）。
測量接近垂直表面的平面對一些激光三角測量法而言可能是個難題，因為該表面可能阻擋入射光或反射光。有些Through-The-Lens激光可以測量到垂直平面的底部。當這個零件在此位置時，它還有幾個孔與上表面垂直。如果我們需要測量其中一個孔的圓柱軸對該孔的鉆孔表面的垂直度，探針是最佳工具。然後，可用一個星形探針沿圓柱壁收集數據點。這些點陣分別對應一個平面和圓柱，可分別測量它們的角度關系。
明智的選擇
如果工件是在一個位置上，上述的所有測量都可以在一個多元傳感測量系統上實施。但并非單個傳感器就能完成所有的測量。只有充分了解每個傳感器的最佳適用范圍，才能為不同的測量類型選擇最合適的傳感器。
