- FPGA在智能壓力傳感器系統中的應用設計
- 來源：賽斯維傳感器網 發表于 2011/3/20
引 言
傳統氣體壓力測量儀器的傳感器部分與數據采集系統是分離的，抗干擾的能力較差，并且通常被測對象的壓力變化較快。因此不僅要求系統具有較快的數據吞吐速率，而且要能夠適應復雜多變的工業環境，具有較好抗干擾性能、自我檢測和數據傳輸?shù)墓δ堋?/P>
在此，利用FPGA具有擴展靈活，可實現片上系統(SoC)，同時具有多種IP核可供使用等優點，設計了能夠控制多路模擬開關、A／D轉換、快速數據處理與傳輸、誤差校正、溫度補償?shù)闹悄軅鞲衅飨到y(tǒng)；同時將傳感器與數據采集處理控制系統集成在一起，使系統更加緊湊，提高了系統適應工業現場的能力。
1 系統性能及元器件
1．1 智能傳感器系統性能要求
傳感器壓力測量范圍：0～5 MPa；系統精度：±0．1％FS；1通道模擬電壓輸入(壓力信號)大于250 sampies／通道／s；采用串行RS 232C接口輸出。
1．2 系統主要元器件及性能
根據系統的精度指標的要求選擇器件：
FPGA芯片 選用Altera的CycloneⅡEP2C5，其邏輯單元有4 608個LE，26個M4K RAM塊，142個用戶I／O引腳。
壓力傳感器 采用PDCR130W，壓力范圍0～7 MPa，工作電壓直流10～30 VDC，輸出0～10 V，精度±0．05％FS，使用溫度范圍-40～+125℃，溫度影響±0．015％FS／℃。
溫度傳感器 采用高精度集成溫度傳感器LM335，其靈敏度為10 mV／K，精度為1℃，溫度范圍-40～+100℃。
A／D轉換器 選擇內含采樣保持器的12位A／D轉換器AD1*，其轉換時間為10 μs，0～10 V單極輸入或±5 V雙極輸入，可并行12位輸出。
多路模擬開關 采用四選一多路模擬開關AD7502，其引腳設置為EN=1的使能信號；A1A0引腳為通道選擇信號。
輸出電平轉換接口 系統使用MAX232芯片完成TTL和RS 232C電平的轉換。
2 系統誤差校正方法
2．1 零點漂移和增益誤差的校正方法
在智能儀表中，誤差模型的誤差校正公式為：

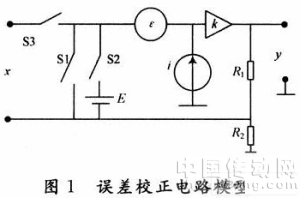

式中：b1和b0為誤差校正因子。誤差校正電路模型如圖1所示，其中x為被測信號；y為系統輸出；ε，k，i為影響系統的未知量。
誤差校正過程為：
當S1閉合時，x=0，依據誤差校正公式得到式(2)，用于系統零點校準；
當S2閉合時，x=E(標準電壓)，得到公式(3)，用于系統增益誤差校正；
聯立式(2)、式(3)可得誤差校正因子。
當進行實際測量時S3閉合，利用計算出的誤差校正因子和誤差校正公式(1)，即可求出校正后的輸出信號y。
