- 光纖光柵傳感器在水布埡面板壩安全監測中的應用
- 來源：賽斯維傳感器網 發表于 2011/3/11
摘 要：本文分析了光纖光柵傳感的基本原理，在壩體模擬槽試驗中具體驗證了波長變化與溫度的關系;通過建設中的清江水布埡面板壩工程，研究了用于大壩監測的光纖光柵傳感器的系統構成，并成功地大規模布設了光柵應變傳感器與溫度傳感器;監測結果表明光纖Bragg光柵傳感器監測系統具有良好的穩定性與耐久性，為建筑結構的健康診斷提供可靠的依據。
關鍵詞：光纖光柵傳感器;大壩監測;應變監測
引言
大壩的投資大、效益高、在國民經濟發展中起著舉足輕重的作用，與人民的生活也休戚相關。一個龐大的水庫，一旦失事，造成人民生命財產的損失是巨大的。本文對光纖Bragg光柵的溫度/應變傳感特性進行分析和試驗研究;探索其布設工藝以及在大壩施工過程、長期應變監測中的技術。
1.光纖光柵應變傳感特性

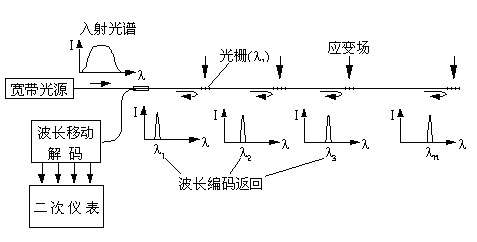

光纖Bragg光柵傳感技術是通過對在光纖內部寫入的光柵反射或透射波長光譜的檢測，實現被測結構的應變和溫度量值的絕對測量，其傳感原理如圖1所示。而光纖光柵的反射或透射波長光譜主要取決于光柵周期L和反向耦合模的有效折射率neff，任何使這兩個參量發生改變的物理過程都將引起反射或透射波長的漂移即有： DlB=2neff·DL （1）
圖1. 光纖布喇格光柵傳感原理
在所有引起光柵Bragg波長漂移的外界因素中，最直接的為應變參量，因為無論是對光柵進行拉伸還是壓縮，都勢必導致光柵周期L變化，并且光纖本身所具有彈光效應使得有效折射率neff也隨外界應力狀態的變化而變化，這為采用光纖Bragg光柵制成光纖應變傳感器提供了最基本的物理特性。
2.光纖光柵溫度傳感試驗
2.1 試驗設備及材料
本文采用的是武漢理工大學光纖傳感技術中心生產的光纖Bragg光柵應變傳感器。接頭采用通用的光纖FC/APC跳線頭。Bragg中心波長識別系統采用美國Micron Optics公司生產的FBG-IS（Fiber Bragg Grating —Interrogation System）光纖光柵解調器。該儀器基于F-P（Fabry-Perrot）干涉原理對Bragg反射譜中心波長進行解調，波長分辨率為1pm，掃描范圍為1283-1312nm, 掃描頻率：50Hz。
2.2 應變傳感試驗原理及結果分析
水庫大壩周邊縫某處出現滲漏時，該處的水將會通過壩體表面的縫隙滲透到壩體內，并在壩體內沿縫隙流動。水在流動過程中，導致此處壩體的溫度發生改變，利用光纖光柵溫度傳感器檢測出這個溫度變化即可判斷出滲漏點發生的位置。采用多個光纖光柵溫度傳感器
可以構成分布傳感網絡，從而實現對整個大壩周邊縫滲流監測。

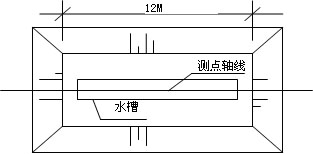

本試驗模型平面示意圖如圖2 所示，將光纖光柵傳感器鋪設于試驗水槽下方，水槽采用壩體附近的土石以盡量接近實際效果。試驗模型斷面示意圖如圖3所示。將中心波長為1296.5、1298.5nm的光纖Bragg光柵應變傳感器用102膠粘劑粘貼于發熱電纜上，并在相應位置布設高精度電阻應變片，通過砝碼加載。
圖2 試驗模型平面示意圖
圖3 試驗模型斷面示意圖

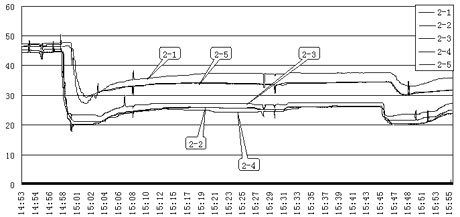

本次模擬試驗選擇三個滲流點進行二次試水試驗觀察滲流點處探頭試水前后溫度變化過程試驗數據記錄如圖4。其中2-1;2-2;2-3;2-4;2-5分別是處于一根單模光纖上不同位置的Bragg光柵所反映出來的溫度變化曲線。
圖4 2#通道測試點溫度
從試驗結果可以看出，當發生滲流時，由于溫度變化使其中心波長與溫度的相關系數很高，并沒有遲滯現象，它們存在很好的線性關系。證明了光纖Bragg光柵是一種十分理想的溫度傳感元件;這與理論分析結果吻合很好。而且傳感器的一致性良好，非常有效于大面積貼片測量，實現工程結構的測量。
3.光纖光柵健康監測系統構成
光纖智能健康監測系統主要由以下三部分構成：光纖傳感器系統，信號傳輸與
采集系統，數據處理與監測系統。如圖5
圖5 光纖Bragg光柵傳感器（FBG） 橋梁結構監測系統
進行監測時，光纖傳感器測量到的壩體實時狀態信號經過信號傳輸與采集系統送到監測中心，進行相應的處理和判斷，從而對壩體的健康狀態進行評估。若監測到的關鍵健康參數超過設定的閥值，則通過即時信息通知相關的管理機構，以便采取相應的應急措施。
4.光纖光柵傳感器在面板壩工程安全監測中的應用
水布埡大壩作為目前世界第一高度混凝土面板堆石壩，其中的很多工程技術問題都是世界性難題，要探索并解決這些難題需要采用大量的先進技術和工藝。在大壩的安全監測方面，經過綜合比較，最終確定采用武漢理工大學具有自主知識產權的光纖光柵滲流（溫度）/面板應變監測系統。該系統是一套完整的、具有現代化監測和管理水平的安全監測系統，加強事故檢測及緩解措施，充分體現運行可靠，反應及時，監控準確的特點
5.結論
本文成功地將光纖Bragg光柵溫度傳感器和應變傳感器應用到大壩的施工監測中，為進一步的工程應用積累了寶貴的經驗，監測的結果表明：光纖光柵應變傳感器具有優越的傳感性能，特別是在長期穩定性方面，非常適合大壩、橋梁等工程長期監測的需要。光纖Bragg光柵應變傳感器可以有效地監測大壩的施工過程，在實現對大壩整個生命周期的監測，大壩的長期健康監測和安全評估方面具有極大的應用潛力和前景。
參考文獻：
[1] Nellen M.,et al.,“Optical fiber Bragg grating for structural monitoring in civil engineering”. 16th Congress of IABSE on Structural Engineering for Meeting Urban Transportation Challenges, 2000
[2] Schulz W. L. et al., "Progress on Monitoring of Adhesive Joints using Multiaxis Fiber Grating Sensors", SPIE Smart Structures Conference, Newport Beach. March 2000.
[3] Brǒnnimann R。et al。，“Application of optical fiber sensors on the power dam of luzzone”。SPIE 1998，3407，386-391
[4] 姜德生，RichardO.Claus. 智能材料器件結構與應用 武漢工業大學出版社2000.3
