　　系統主要目標是保持房間溫度在16℃和25℃之間。若溫度低于16℃，關閉兩個空調機（AC）。在額定的16℃～25℃范圍，每4小時交替開關兩個空調機，這樣不會長時間在任一空調機上有太大的負載。若房間溫度升到高于25℃，則兩個空調機都開通。

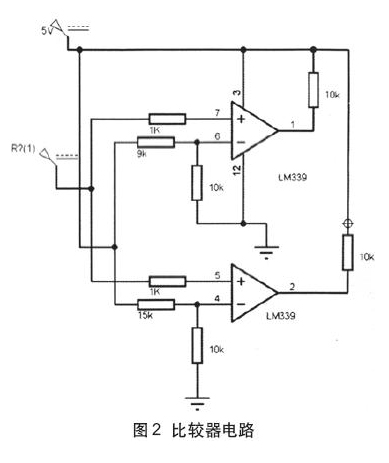

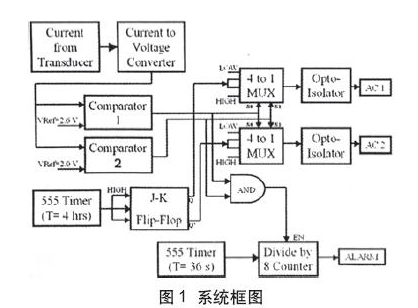

    圖1示出系統框圖。用于感測溫度的傳感器是墻上可安裝的溫度傳感器。它提供4～20mA范圍的線性電流信號，對應于0～50°溫度。I-V轉換器把此電流信號轉換為相應的電壓。此電壓信號與比較器的基準電壓進行比較以檢查16°～25℃范圍（見圖2）。

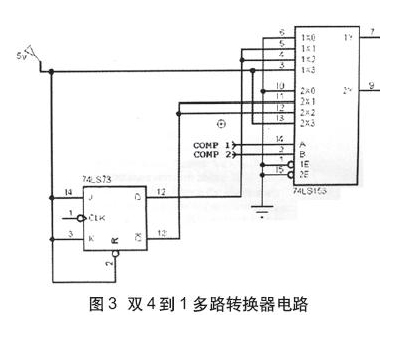

    來自比較器的兩個信號送到雙4到1多路轉換器（見圖3）。

    當溫度低于16℃時，比較器輸出都為低態并選擇每個MUX的第1個輸入線，使兩個輸出都為低態。隨著溫度的增加并達到16℃和25℃之間區域時，第1個比較器的輸出為低態、第2個比較器輸出為高態。這選擇每個MUX的第2和第3輸入線，而輸出與JK觸發器輸出相同。

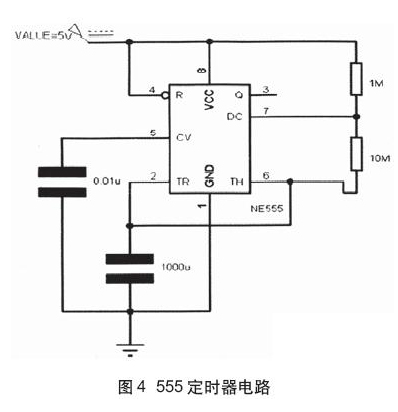

　　JK觸發器輸出是每4個小時反轉一次，從而交替開和關兩個空調機。JK觸發器的J和K輸入輸入端連接+5V電源，所以使它在每個時鐘脈沖進行反轉。饋入由555定時器（處于自激模式）產生的4小時時鐘，使輸出每4小時反轉1次。555定時器電路示于圖4。

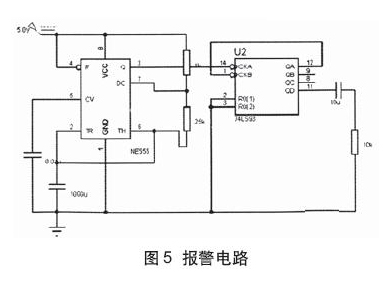

    若溫度增加超過25℃，則比較器輸出都變?yōu)楦邞B(tài)并選擇每個MUX的第4輸入線。這使兩個輸出都變?yōu)楦邞B(tài)，從而使兩個空調機開通。MUX的兩個輸出也饋入NAND門，使其輸出變?yōu)榈蛻B(tài)。此輸出信號饋入到計數器的Reset引腳，使計數器開始計數，計數器輸入來自555定時器所產生的計時時鐘脈沖。計數器輸出經差分電路和半波整流器后產生觸發SCR（可控硅整流器）的脈沖，然后鎖存，啟動報警（圖5）。

    現在，既使計數器信號變低態，但SCR仍然保持鎖存狀態，所以報警繼續呼叫。只有手動斷開給它供電的電源才能使報警關斷。另外，若溫度在5分鐘前低于25℃，則NAND門的輸出變高態，因此復位計數器。

　　為了確保適當?shù)母綦x，MUX的輸出邏輯信號光耦合到電源線信號上。然后，根據其狀態鎖存或開關空調機。

圖6 定時圖

圖7 總電路圖

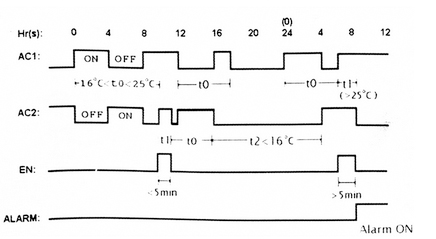

    兩個空調機和報警信號的定時圖示于圖6。從圖6可見，開始時溫度是額定值（16℃＜T＜25℃），所以兩個空調機每4小時交替開和關。然后，在1000小時左右時溫度升到高于25℃，兩個空調機都開通。這使報警電路的EN也使能。但是，由于溫度保持高于25℃的時間小于5分鐘，所以報警不斷開。現在溫度返回到額定值，而兩個空調機回到它們通常的工作模式（每4小時交替開關）。然后，在1800小時左左時溫度低于16℃，此時兩個空調機都關閉。這種狀態一直保持到溫度重新升到高于16℃時為止。注意，在報警時既使溫度已重新回到額定值范圍，但報警被鎖定，此時需要人為介入來關閉報警。整個電路圖示于圖7 。
