- TMP05/06型溫度傳感器及其應用
- 來源：賽斯維傳感器網 發表于 2011/2/24
1、TMP05/06的工作原理
1.1內部結構及引腳功能
TMP05/06的內部結構框圖如圖1所示。
引腳功能：（1）OUT數字輸出端，脈寬調制PWM輸出與溫度呈一定關系的方波信號；（2）CONV/I N數字輸入端，在單次轉換模式和連續轉換模式中，此引腳的三種輸入狀態決定了溫度測量 時的轉換比率；在菊花鏈模式中，它作為輸入引腳連到上一片TMP05/06的PWM輸出端；（3）FU NC數字輸入端，通過設置其高、低、浮置三種狀態選擇不同的工作模式；（4）VDD正電源電壓 3V～5.5V；（5）GND模擬和數字地。
1.2測溫原理
TMP05/06的工作原理是將被測溫度的模擬量轉換為數字量，并將數字化信號編碼成時 間比率（TH/TL）的形式。TH和 TL在時間上是連續的，用同一時鐘即可獲得二者的比率，因此，溫度信 號與時間比率有關。
TMP05/06的輸出為方波信號，25℃時，輸出方波的周期為116ms（典型值，CONV/IN引腳為浮 置 ），高電平的持續時間TH是固定的，而低電平的持續時間卻隨著溫度而 變化。當CONV/IN引腳設置為低或者浮置時，可以通過式（1）計算溫度：
t（℃）=421-751TH/TL （1）
若設置為高電平，則通過式（2）來計算：
t（℃）=421-93.875TH/TL �。�2）
其中，TH和TL的值可以通過微處理器的定時/計數 口很容易地讀取，然后編程即可實現上述算法，從而得到所測溫度值。
1.3性能特點
在0℃～70℃溫度范圍內精度為±1℃，25℃時達±0.5℃； 工作范圍-40℃～+150℃； 3V～5.5V單電源供電； 3.3V工作電源下，功耗最大為70μW； 超小封裝（SC70及SOT23兩種封裝形式），低功耗。
2、TMP05/06的工作模式
TMP05/06有三種工作模式，用戶可根據需要設置FUNC引腳的狀態選擇合適的工作模式（ 表1）。
2.1單次轉換模式
在單次轉換模式中，當微控制器發送請求時，TMP05/06輸出一個與溫度高低有關的方波信號 。微控制器首先將OUT引腳置為低電平，然后釋放，表示請求輸出；當OUT引腳被釋放時，就 輸出溫度的測量結果TH和TL（如圖2）。
在此模式中，內部電阻被切換到電路中，TMP05的OUT引腳配置為推挽式輸出。當微控制器將 OUT引腳拉為低電平開始進行溫度轉換時，此電阻能保護TMP05不受短路電流的損害。
2.2連續轉換模式
在連續轉換模式中，TMP05/06連續輸出方波信號。方波的頻率通過設置CONV/IN引腳的狀態 來決定。而且上電以后，對CONV/IN引腳的任意改變都不會影響原來的設置。
2.3菊花鏈工作模式
設置FUNC引腳為高電平狀態，可以將印刷電路板上的多片TMP05/06連接為菊花鏈工作模式。 因此，允許微控制器專門用一條輸入線來接收所有的溫度測量值（如圖3所示）。

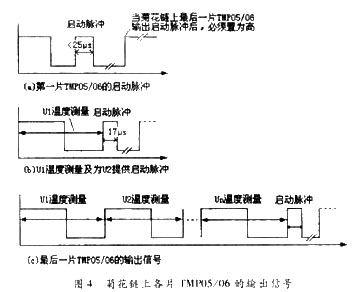

在此工作模式下，F(xiàn)UNC配置為高電平，CONV/IN引腳作為菊花鏈的輸入，其在測量溫度時以 標準比率進行轉換，因此測量溫度參照公式（1）進行計算。微控制器的另一條線用來產生脈 寬小于25μs的啟動脈沖，用來啟動第一片TMP05/06進行轉換并輸出測量結果。而這片TMP05 /06的輸出則為下一片提供啟動脈沖。圖4分別示出菊花鏈上啟動信號和輸出信號的波形。
在啟動脈沖沒有到達TMP05/06時，此元件充當前面溫度測量的緩沖器，一旦檢測到啟動信號 ，立即啟動轉換并將結果輸出，于是就為下一片TMP05/06提供啟動脈沖，依次循環，最終的 輸出結果見圖4c。第一片TMP05/06的CONV/IN引腳必須保持為低直到最后一片輸出啟動脈沖 ，然后置為高。這就是菊花鏈工作模式的整個過程
3、TMP05/06的應用
TMP05/06由于其高精度的測量結果和超小封裝形式可理想地用于各種便攜式電子設備中作溫度監測器。例如，可用來監視電子設備中高速MCU芯片的溫度，對于采用表面安裝的芯片更 加合適（將TMP05/06裝在MCU芯片的下邊并盡量貼近芯片，即可測出芯片的表面溫度）。其獨 特的菊花鏈工作模式，可以方便的連接多個集成電路溫度傳感器，簡化了硬件電路的設計。
TMP05/06為單線制PWM輸出，僅需單線就能與微控制器方便地連接，因此硬件電路設計比較 簡單（如圖5所示）。
TMP05/06配上單片機后，容易用單片機內的計數器分別測得TH和TL的值，然后編程計算溫度值。具體步驟如下（TMP05/06配置為單次轉換模式 ）：
（1）計數器0、1初始化；
（2）80C51發送請求信號，即將OUT引腳拉為低電平然后釋放；
（3）OUT引腳釋放時，P1.0輸入高電平，計數器0開始工作，計時TH；
（4）P1.0變?yōu)榈蜁r，計數器0停止，計數器1啟動，計時TL；
（5）根據前述公式計算溫度值；
（6）顯示溫度，若超限則報警或啟動散熱設備。
