　　一、基本情況

    1． 設備情況：水位、雨量、gprs rtu、hmi-3800、太陽能電池、三防箱體、串口攝像頭等

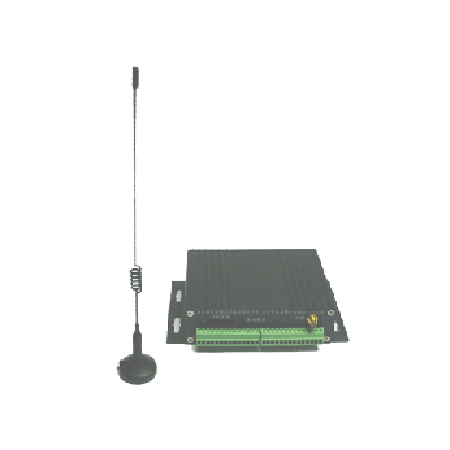

    遠程測控終端RTU-1600
    2． 需要人機操作界面設置參數；
    3． 遠程可設定參數，實現即時上傳數據；

    二、傳感器

    一）雨量傳感器
    說明：適用于氣象站、水文站、農林等有關部門用來測量液體降水量、降水強度、降水時間。特別適用于防洪、供水調度、電站水庫水情管理為目的的水文自動測報系統、自動野外檢測站等。
    承水口徑：200mm
    測量降水強度：≤4mm/min在8mm/min可以工作
    分辨率：0.1mm/0.2mm/0.5mm/1.0mm/2.0mm可選
    誤差：±3%（室內靜態測試，雨強為2mm/min）
    輸出信號：?jiǎn)胃墒缴嗷晒芡ǘ�，脈沖信號，以4mm/min，0.1mm精度計算，輸出的脈沖數量為：40/min；
    1 安裝
    將傳感器按用戶要求安裝在地面或自制大筒上鐵柱法蘭盤上房屋頂上調整底盤上三個調平螺釘使水準泡指示為水平氣泡停留在圓圈中心上再緩慢將三個固定螺釘擰緊如水準泡改變?cè)僦匦抡{(diào)整將其固牢
    2 維護
    （1） 傳感器定期檢查清除塵土泥砂樹葉昆蟲以免堵塞上筒漏斗水流通道圓柱形過濾綱可卸下用清水沖洗
    （2） 翻斗內壁有臟物可用水或酒精或洗滌劑水溶液沖洗嚴禁用手指或其它物體擦拭以免沾上油污或擦傷翻斗內壁
    （3） 翻斗軸應轉動靈活并有0.2mm 軸向串動間隙嚴禁在寶石軸承內加潤滑油或其它溶劑
    （4）常見故障及排除方法
    儀器在現場工作一段時間可能出現下表中常見故障請按表中所列方法檢修對于儀器零件損壞應與廠家聯系更換在冬季氣溫低于-10 時應將儀器取回室內保存以防儀器的水準泡損壞.

    二）水位傳感器

    投入式靜壓液位變送器是基于所測液體靜壓與該液體液位高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA）,4～20mA對應0～xx m；
    三）串口攝像頭
    電源為3.3vdc，串口為ttl電平，需要提供3.3vdc電源，需要用繼電器控制電源復位；

    三、 電源供電

    1） 雨量傳感器是無源的，輸出脈沖信號，無需供電；
    2） 水位傳感器選用+12vdc，功耗為12mA左右；
    3） 攝像頭，需要供+3.3vdc電源；
    4） rtu和hmi-3800供+12vdc電源，平時hmi-3800關掉，當有鍵按下的時候打開lcd；
    5） 系統整體供電采用太陽能；
    a． 蓄電池采用16Ah的容量，系統平時工作的耗電量為20ma左右，因此蓄電池可以供80小時左右。
    b． 整個系統全負荷工作的時候耗電量為150ma左右，大致為2w左右。
    c． 太陽能板的安裝使用機械安裝方式，現場必須有支撐柱；

　　四、 軟件

    管理功能：具有數據分級管理功能，監測點管理等功能。
    采集功能：采集監測點降雨量數據。上報功能：監測點可以主動定時上報雨量數據。
    召測功能：監測中心可以主動問詢每個監測點的雨量數據。
    通信功能：數據通過INTERNET進入路局，通過安全模式進入局域網。
    告警功能：降雨量超過告警限時，監測點主動向上級告警。
    查詢功能：監測系統軟件可以查詢各種歷史記錄。
    存儲功能：雨量計具備數據存儲功能，監測中心數據庫可以記錄所有歷史數據。
    分析功能：降雨量等數據可以生成曲線及報表，供趨勢分析。
    擴展功能：系統軟件具備良好的系統擴展功能，前端設備具有良好的擴展功能。
    一）rtu軟件
    1． 主動上傳；
    1） 主動上傳數據一般1個小時一次；
    2） 傳輸?shù)臅r(shí)間間隔雨量和水位傳感器電源處于關閉狀態；
    2． 被動上傳；
    接收到上位機的命令以后，即時上傳數據；
    3． 主動接受參數設置，要求rtu保持在線狀態，功耗會比較大；
    接收到上位機的參數設置命令后，立即更改設置，并回復設置成功；
    二）上位機軟件
    1． 系統登陸
    1）普通瀏覽者；
    2）數據庫操作員；
    3）管理員；

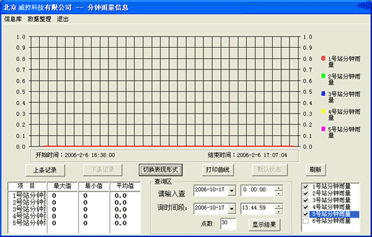

    2． 監測點值顯示
    1） 顯示當前分鐘、小時、日、月、季度、年降水量；
    2） 列出降水量最大值和最小值以及平均值；
    3） 顯示最近兩個小時降水量曲線（棒狀圖）及列表，具有打印功能；
    4） 顯示當前報警的區域；
    3． 歷史數據查詢
    1） 歷史數據按時間查詢，曲線和列表；
    2） 列出查詢時間最大和最小值以及平均值；
    4． 參數設置

    1） 設置報警值；
    2） 設置傳感器參數；
    3） 設置rtu參數；（采集和上傳時間）
    4） 設置rtu傳輸方式；（主動和被動）
    5． 圖像顯示
    1） 當客戶端主動要求上傳圖像時，圖像每1分鐘傳一次；
    2） 平時圖像一般每1小時傳送一次；
    三）通訊機軟件
    1． 實現數據收集功能，rtu主動上傳數據，通訊機把數據記錄寫到數據庫中；
    2． 客戶端設置了rtu相關參數，寫到數據庫中，通訊機查詢到數據庫的改變，把相應的配置參數下發給rtu；
