- 超聲波傳感器在水泥廠袋裝水泥計數中的應用
- 來源：賽斯維傳感器網 發表于 2011/2/12
應用背景：
應用于大型水泥生產企業袋裝水泥的汽車零擔出庫。在這種作業方式下，袋裝水泥一般都是通過傳送帶輸送到裝車位置，為了保護供需雙方的利益，在傳送過程中對水泥包的準確計數在管理上是十分必要的。在實際情況中，由于現場環境惡劣（粉塵和震動等），曾經很多電子計數方式都無法正常使用。針對某水泥企業的實際需求，我們通過反復選型和試驗，較圓滿地解決了問題。
一：設計選型
1、為避免機械磨損，并使結構簡單，選定非接觸式測量方法。
2、由于裝卸大庫內環境惡劣，尤其是粉塵彌漫，我們分別對紅外線傳感器、激光傳感器及超聲波傳感器進行了評估，最后選定了抗粉塵能力最強的激光傳感器作為檢測裝置。
3、由于計數檢測需要一定的間隔，因此在水泥包的傳送要求上制訂了相應標準。

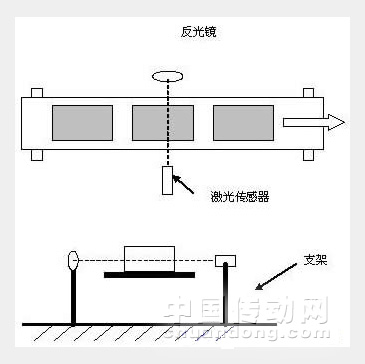

二、檢測結構示意圖

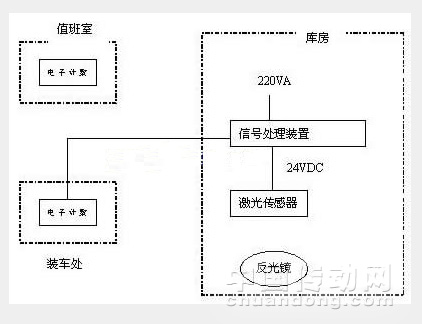

三、系統組成
四、主要技術要點
1、 激光傳感器：采用美國邦納公司的Q45BB6激光傳感器，性能說明可見有資料。
2、信號處理裝置：由于激光傳感器的高度靈敏性，在對水泥包進行間隔計數時往往會因?yàn)榘b物上的線頭、紙條引起誤動作，造成計量誤差，我們采用了自制的單片機處理裝置進行了信號處理，解決了這個問題。
五、注意事項和誤差因素：
1、現場震動和粉塵的影響：傳感器要安裝在地面支架上，并且周?chē)鷽](méi)有強烈震動源。為防止粉塵堆積造成檢測失效，要求每天開工前清潔反光板，可保證計數準確。
2、袋裝水泥的輸送間隔：是造成計量誤差的主要原因，可根據各企業的實際情況處理。
六、應用情況
本系統的典型應用于大型水泥生產企業袋裝水泥的汽車零擔出庫。已為浙江江山的多個水泥廠配套了幾百套，使用效果非常滿意。
