- 傳感器工作原理及檢修---油軌壓力傳感器
- 來源：汽車維修保養知識解說 發表于 2019/11/19
油軌壓力傳感器的作用是以足夠的精度、在較短的時間內測定油軌中燃油的實時壓力，并將壓力信號轉換為電壓信號同時傳遞給ECU,實現對噴油精度和噴油時機的控制。

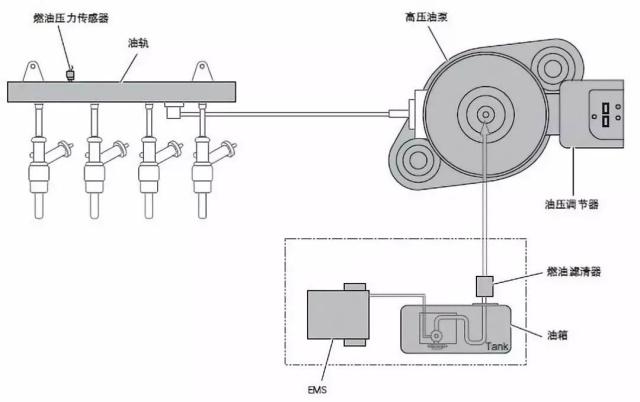

一、安裝位置
油軌壓力傳感器安裝于燃油分配器管路上。

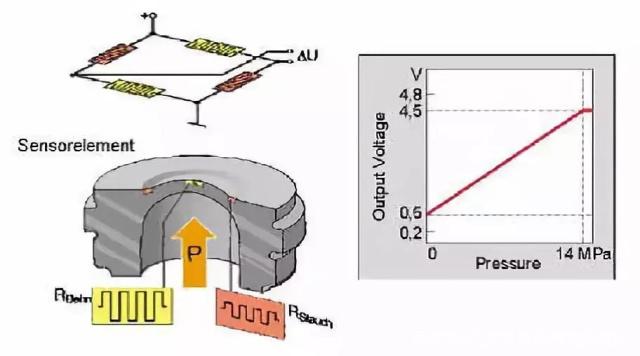

二、 工作原理
油壓作用在壓力傳感器的金屬膜片上面使膜片產生變形，在膜片上面有由4 個金屬應變計組成
的惠斯頓電橋，膜片的變形導致應變計電阻變化，通過外圍電路的的信號處理后，形成與壓力成線性關系的電壓信號。
三、 故障現象及判斷方法
一般故障原因：使用不當，如使用不密封的接插件，有反向大電壓電流等。
維修注意事項：發動機停止運行后至少需要等待30s方可進行維修操作；發動機運行時嚴禁任何操作；傳感器的卸下過程需要緩慢進行，使油軌內外壓力逐漸平衡。
簡易測量方法：卸下傳感器，在常溫常壓下接5V電壓，此時壓力信號輸出為0,500 ± 0,048V。

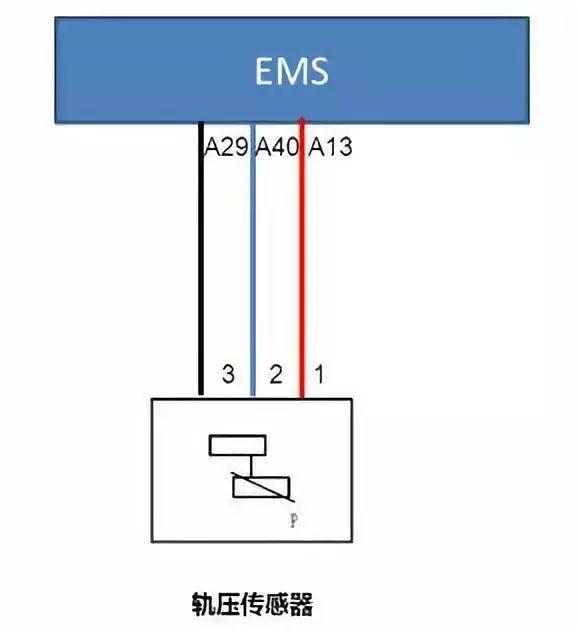

針腳說明
1 #：信號接地
2 #：傳感器信號
3 #：信號電源
以上就是油軌壓力傳感器的作用、工作原理以及出現問題的故障現象和診斷方法，大家如果在維修中遇到油軌壓力傳感器故障，可以嘗試一下上述的測量方法。
